CC-E xd

CC-E xd

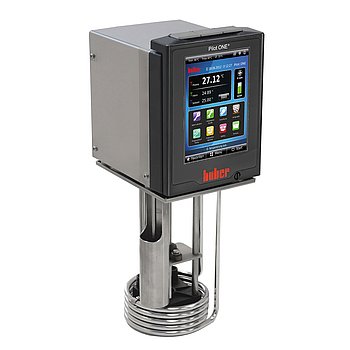

Thermoplongeur

Modèle: CC-E xd Groupe d'appareils: 1 Réf.: 2061.0001.01 e-Class: 32-09-01-14
Demander maintenant

Caractéristiques de performance

Les thermoplongeurs sont adaptés pour une thermostatisation précise de récipients quelconques. Une pince à vis polyvalente permet de les fixer facilement sur la paroi de la cuve. Ils comportent un élément chauffant permettant de réguler la température de quelques degrés au dessus de la température ambiante jusqu'à 200°C. Ils sont équipés d'une pompe à double effets refoulement/aspiration assurant le brassage du bain. Avec un kit de circulation externe (en option), ils peuvent être utilisés pour des applications externe. Combiné à un bain équipé d'un groupe froid ou d'un refroidisseur par immersion, ils permettent de réguler la température à des niveaux inférieurs à la température ambiante. Ils répondent à la classe de sécurité III (FL) pour l'utilisation de liquides inflammables.

Aperçu des fonctions

  • Régulateur Pilot ONE avec technologie Plug & Play
  • Régulation de température ultra-précise et fiable
  • Ecran couleur 5.7“ avec fonction graphique
  • Télécommande confortable en 6 langues
  • Protection contre la surtempérature et les sous-niveaux
  • Classe de sécurité III/FL (norme DIN 12876)
  • Pompe de refoulement /d'aspiration performante
  • Démarrage par calendrier, heure, date, transmetteur de programme
  • Calibrage en 2 points pour sonde de régulation
  • Interface RS232 et raccordement Pt100

Impressions sur le produit

Régulateur

Le nouveau régulateur multitouches Pilote One offre un écran tactile brillant 5,7“ avec des fonctions graphiques et un guidage par menu confortable. Les informations et les paramètres importants sont toujours disponibles rapidement et simplement grâce au menu favoris, une commande monoclic et un glossaire techniques.

En savoir plus

Température de travail 25...200
avec appareil de refroidissement -30...200
avec refroidissement par eau 20...200
Constance de la température ±0,01
Régulateur Pilot ONE
Classe de sécurité III / FL
Type de protection IP20
Dimensions (L x P x H) 132 x 159 x 360 mm
Poids net 5 kg

Puissance de chauffe 1,5 - 2,1

Puissance de refoulement max. 22 l/min; 0,4
Puissance d'aspiration max. 17 ; 0,25 bar
Raccordement de pompe M16x1 AG male (Option, #39593)
Vitesse de la pompe réglable oui
Caractéristiques de la pompe Pompe à pression et d'aspiration, vitesse réglable

Raccord de sonde externe Pt100
Interface numérique Ethernet, USB (Host u. Device), RS232

Température ambiante autorisée 5...40 °C
Raccordement au réseau 200-240V 1~/2~ 50/60Hz
Courant absorbé max. 10

Vous trouverez de plus amples données techniques et informations sur l'étendue de livraison, les accessoires et la périphérie dans la fiche technique PDF. En cas de doute, ce sont les informations qui y sont citées qui s'appliquent. Dans la mesure où aucune autre indication n'est fournie, les indications de puissance s'appliquent à une température ambiante de 20°C.

Veuillez tenir compte des consignes pour la mise en place, resp. concernant les besoins en place de nos produits.

En référence à la norme EN60034-1, ce sont les tolérances de tension et de fréquence suivantes qui s'appliquent : Tension+ / - 5% avec une tolérance de fréquence simultanée de + / - 2%

Exemples comme illustration : Ne sont par exemple pas autorisés -5% de tension et +2% de fréquence. Sont par contre autorisées par ex. des tolérances de -5% de tension et -2% de fréquence.

Sous réserve de modifications techniques et d'erreurs. Les illustrations peuvent diverger de l'original.

Accessoires

Temperature sensor PT100, closed, Ø 8 mm, 400 mm

Temperature sensor PT100, closed, Ø 6 mm, 200 mm

Temperature sensor PT100, closed, Ø 6 mm, 180 mm

Temperature sensor PT100, open, Ø 8 mm, 170 mm

Polycarbonate bath 130A

Polycarbonate bath 112A

Polycarbonate bath 118A

Polycarbonate bath 106A

Polycarbonate bath 108A

Polycarbonate bath 110A

Ball valve M16x1

Control panel extension cable for Pilot ONE

Control cable RS232 (9 <> 9 pin), 3m

Control cable (3m): CP RS485 / open

Extension cable for temperature sensor

Control cable (3m): AIF / open

Mounting bracket for wall mounting of Pilot ONE

Stand for KISS E, CC-E

Wall bracket Pilot ONE

Table stand Pilot ONE

Hose, pressureless, FKM-200-NW12

Hose, pressureless, PVC-60-NW12

Hose, pressureless, PVC-60-NW8

Hose, pressureless, NBR NW12

Hose, pressureless, NBR NW8

Hose, pressureless, S-180-NW12

Hose, pressureless, S-180-NW8

Hose, pressureless, FKM NW8

Insulated sleeving / f. tube NW12

Insulated sleeving

Drain hose, pressureless, T-180-NW8

Drain hose, pressureless, T-180-NW12

Hose MT-350-1-M16x1

Hose MT-350-1,5-M16x1

Hose MT-350-2-M16x1

Hose MT-350-3-M16x1

Hose MT-200-1-M16x1

Hose MT-200-1,5-M16x1

Hose MT-200-2-M16x1

Hose MT-200-3-M16x1

Insulated sleeving/price per m D:15

Insulated sleeving internal-Ø 42mm

Heat transfer fluid P20.190.40

Heat transfer fluid P20.190.40

Heat transfer fluid P20.225/275.50

Heat transfer fluid P20.225/275.50

Heat transfer fluid M20.195/235.20

Heat transfer fluid M20.195/235.20

Heat transfer fluid M40.165/220.10

Heat transfer fluid M40.165/220.10

Heat transfer fluid M60.115/200.05

Heat transfer fluid M60.115/200.05

Heat transfer fluid M80.055.03

Heat transfer fluid M80.055.03

Heat transfer fluid MEG

Heat transfer fluid MEG

Heat transfer fluid M90.055/170.02

Heat transfer fluid M90.055/170.02

Heat transfer fluid M80.100/250.03

Heat transfer fluid M80.100/250.03

Heat transfer fluid M10.120.08

Heat transfer fluid M10.120.08

Screw clamp for KISS E, CC-E

Adapter M16x1 f- R 1/2 f

Adapter M16x1 f - M16x1 f

Adapter M16x1 f - R1/2 m

Adapter M16x1 f - G3/4 f

Adapter M16x1 f - M30x1,5 m

Welding end M16x1

Adapter M16x1 f- M24x1,5 m

90° Adaptor M16x1 female - M16x1 male

Hose connector M16x1, NW 8

Hose connector M16x1, NW 12

Pump discharge pipe (for diverting flow in bath) for bath thermostats with KISS E, CC-E

Securing nut M16x1

Blank plug for M16x1

Micro hose connector NW 3.2 / M16x1

Pump adaptor cpl.

Pump adaptor cpl.

Algae protection 0,1 ltr

Factory calibration certificate – temperature stability to DIN 12876

Factory calibration certificate – absolute accuracy

Testing protocol FAT (Final Acceptance Test

POKO/ECS interface for units with Pilot ONE

Profibus Gateway DP-V1 (external, for Pilot ONE)

Com.G@te external

Touchpen for Pilot ONE

E-grade OPC-UA

E-grade "Exclusive"

E-grade "Professional"
