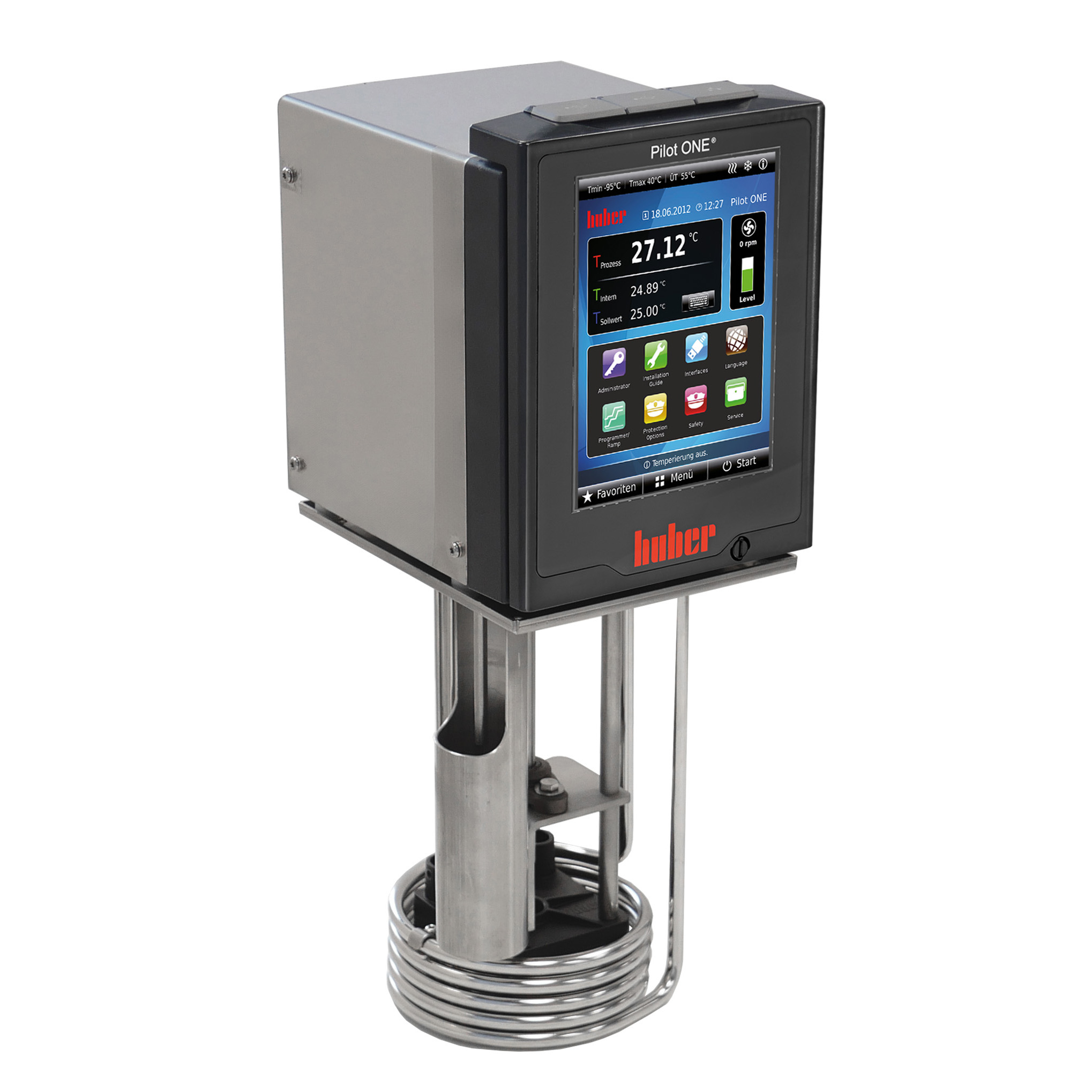

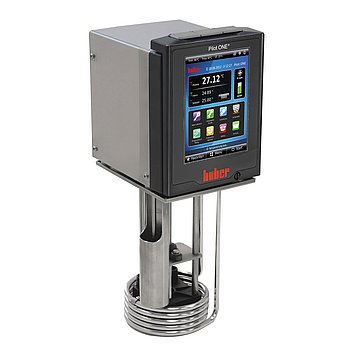

Termostato de inmersión

Modelo: CC-E xd Grupo: 1 Nº de pedido: 2061.0001.01 Clase E: 32-09-01-14
Solicitar ahora

Características de rendimiento

Estos termostatos son apropiados para la termorregulación exacta de cualquier cubeta. Con el equipo estándar viene un borne con rosca universal para montar de manera fácil los termostatos en las más diferentes cubetas. También pueden lograrse temperaturas negativas en conexión con un baño de frío o un refrigerador de inmersión. Todos los modelos tienen una potente bomba de presión/aspiración y cumplen con los requisitos de seguridad de la clase III/FL para el uso con líquidos inflamables. Como accesorios están disponibles adaptadores de bomba para aplicaciones externas y serpentines de refrigeración para la conexión de agua de enfriamiento.

Resumen de funciones

  • Controlador Pilot ONE con tecnología Plug & Play
  • Regulación de temperatura de alta precisión y confiable
  • Pantalla a color de 5.7“ con función de gráficos
  • Fácil guía de menú disponible en 6 idiomas
  • Protección contra sobretemperatura y contra bajo nivel
  • Clase de seguridad III/FL (DIN 12876)
  • Bomba de presión/aspiración de alto rendimiento
  • Inicio de calendario, hora, fecha, programador
  • Calibración de 2 puntos para el sensor
  • Interfaz RS232 y conexión Pt100

Impresiones sobre el producto

Controlador

El nuevo controlador multifunción Pilot ONE ofrece un monitor táctil excepcional de 5,7 pulgadas con funciones gráficas y guía de menú. Todos los parámetros de funcionamiento y valores de temperatura importantes se muestran claramente en la pantalla táctil. Gracias al nuevo menú de favoritos, al manejo de un clic y al glosario técnico integrado, la operación es muy fácil, como en un teléfono inteligente. Los puertos USB y Ethernet integrados permiten la conexión a un PC o una red, por ejemplo, para control remoto o transmisión de datos.

saber más

Temperatura 25...200
Con unidad de refrigeración -30...200
con refrigeración por agua 20...200
Constancia de la temperatura ±0,01
Controlador Pilot ONE
Clase de seguridad III / FL
Clase de protección IP20
Dimensiones (An x Pr x Al) 132 x 159 x 360 mm
Peso neto 5 kg

Potencia calorífica 1,5 - 2,1

Capacidad de suministro de la bomba de presión máx. 22 л/мин; 0,4 bar
Capacidad de aspiración de la bomba máx. 17 л/мин; 0,25 bar
Conexión de la bomba M16x1 AG male (Option, #39593)
Velocidad de la bomba ajustable
Características de la bomba Bomba de presión y aspiración, velocidad regulable

Conexión del sensor externo Pt100
Interfaz digital Ethernet, USB (Host u. Device), RS232

Temperatura ambiente admisible 5...40 °C
Conexión a la red 200-240V 1~/2~ 50/60Hz
Consumo de corriente máx. 10

Para más especificaciones técnicas e información sobre el volumen de suministro, accesorios y periféricos, consulte la hoja de datos en PDF. En caso de duda, se aplica la información de la ficha técnica en PDF. Salvo que se indique lo contrario, las especificaciones de rendimiento se aplican a una temperatura ambiente de 20 °C.

Tenga en cuenta la información sobre los requisitos de instalación y espacio de nuestros productos.

De acuerdo con la norma DIN EN60034-1, se aplican las siguientes tolerancias de tensión y frecuencia:
Tensión ±5% con tolerancia de frecuencia simultánea de ±2%.

Ejemplos ilustrativos: Por ejemplo, -5% de tensión y +2% de frecuencia no son admisibles. No obstante, se admiten tolerancias de, por ejemplo, -5% de tensión y -2% de frecuencia.

Salvo cambios y errores técnicos. Las ilustraciones pueden diferir del original.

Accesorios

Temperature sensor PT100, closed, Ø 8 mm, 400 mm

Temperature sensor PT100, closed, Ø 6 mm, 200 mm

Temperature sensor PT100, closed, Ø 6 mm, 180 mm

Temperature sensor PT100, open, Ø 8 mm, 170 mm

Polycarbonate bath 130A

Polycarbonate bath 112A

Polycarbonate bath 118A

Polycarbonate bath 106A

Polycarbonate bath 108A

Polycarbonate bath 110A

Ball valve M16x1

Control panel extension cable for Pilot ONE

Control cable RS232 (9 <> 9 pin), 3m

Control cable (3m): CP RS485 / open

Extension cable for temperature sensor

Control cable (3m): AIF / open

Mounting bracket for wall mounting of Pilot ONE

Stand for KISS E, CC-E

Wall bracket Pilot ONE

Table stand Pilot ONE

Hose, pressureless, FKM-200-NW12

Hose, pressureless, PVC-60-NW12

Hose, pressureless, PVC-60-NW8

Hose, pressureless, NBR NW12

Hose, pressureless, NBR NW8

Hose, pressureless, S-180-NW12

Hose, pressureless, S-180-NW8

Hose, pressureless, FKM NW8

Insulated sleeving / f. tube NW12

Insulated sleeving

Drain hose, pressureless, T-180-NW8

Drain hose, pressureless, T-180-NW12

Hose MT-350-1-M16x1

Hose MT-350-1,5-M16x1

Hose MT-350-2-M16x1

Hose MT-350-3-M16x1

Hose MT-200-1-M16x1

Hose MT-200-1,5-M16x1

Hose MT-200-2-M16x1

Hose MT-200-3-M16x1

Insulated sleeving/price per m D:15

Insulated sleeving internal-Ø 42mm

Heat transfer fluid P20.190.40

Heat transfer fluid P20.190.40

Heat transfer fluid P20.225/275.50

Heat transfer fluid P20.225/275.50

Heat transfer fluid M20.195/235.20

Heat transfer fluid M20.195/235.20

Heat transfer fluid M40.165/220.10

Heat transfer fluid M40.165/220.10

Heat transfer fluid M60.115/200.05

Heat transfer fluid M60.115/200.05

Heat transfer fluid M80.055.03

Heat transfer fluid M80.055.03

Heat transfer fluid MEG

Heat transfer fluid MEG

Heat transfer fluid M90.055/170.02

Heat transfer fluid M90.055/170.02

Heat transfer fluid M80.100/250.03

Heat transfer fluid M80.100/250.03

Heat transfer fluid M10.120.08

Heat transfer fluid M10.120.08

Screw clamp for KISS E, CC-E

Adapter M16x1 f- R 1/2 f

Adapter M16x1 f - M16x1 f

Adapter M16x1 f - R1/2 m

Adapter M16x1 f - G3/4 f

Adapter M16x1 f - M30x1,5 m

Welding end M16x1

Adapter M16x1 f- M24x1,5 m

90° Adaptor M16x1 female - M16x1 male

Hose connector M16x1, NW 8

Hose connector M16x1, NW 12

Pump discharge pipe (for diverting flow in bath) for bath thermostats with KISS E, CC-E

Securing nut M16x1

Blank plug for M16x1

Micro hose connector NW 3.2 / M16x1

Pump adaptor cpl.

Pump adaptor cpl.

Algae protection 0,1 ltr

Factory calibration certificate – temperature stability to DIN 12876

Factory calibration certificate – absolute accuracy

Testing protocol FAT (Final Acceptance Test

POKO/ECS interface for units with Pilot ONE

Profibus Gateway DP-V1 (external, for Pilot ONE)

Com.G@te external

Touchpen for Pilot ONE

E-grade OPC-UA

E-grade "Exclusive"

E-grade "Professional"
