CC-220B

CC-220B

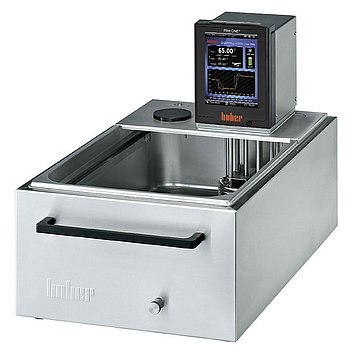

Badthermostat mit Edelstahlbad

Modell: CC-220B Gerätegruppe: 1 Best.-Nr: 2059.0001.01 e-Class: 32-09-01-13
Jetzt anfragen

Leistungsmerkmale

Wärme-Badthermostate mit Bädern aus Polycarbonat oder Edelstahl sind einfach zu bedienen und eignen sich für viele Anwendungen wie z.B. Probentemperierung, Analytik, Materialprüfung oder Lebensmittelkontrolle. Die Geräte überzeugen mit einer hohen Temperaturkonstanz und sind ausgestattet mit einem Übertemperatur- und Unterniveauschutz der Klasse III/FL (DIN 12876) für den Einsatz mit brennbaren Flüssigkeiten. Eine leistungsstarke Druck-Saug-Pumpe sorgt für optimale Umwälzung und Temperaturhomogenität im Thermostatenbad und ermöglicht mittels Pumpenadapter (Zubehör) auch die Temperierung von extern angeschlossenen Applikationen. Abgerundet wird das Angebot mit Zubehör wie z.B. Testglaseinsätze, variable Stellböden, Baddeckel, Fühler sowie Schläuche, Temperierflüssigkeiten und diverse Adapter.

Funktionen im Überblick

  • Pilot ONE-Regler mit 5.7" Farb-Touchscreen und Menüführung in 13 Sprachen
  • Hochgenaue, zuverlässige Temperaturregelung
  • 2 x USB (Host, Device), Ethernet und RS232 Schnittstellen
  • Pt100 Externfühler-Anschluss
  • Übertemperatur- und Unterniveauschutz
  • Sicherheitsklasse III/FL (DIN 12876)
  • Leistungsstarke Druck-/Saugpumpe
  • Kalenderstart, Uhr, Datum, Programmgeber
  • 2-Punkt-Kalibrierung für Regelfühler

Produktimpressionen

Regler

Der neue Multitouch-Regler Pilot ONE bietet einen brillanten 5,7“ Touchscreen mit Grafikfunktionen und komfortabler Menüführung. Wichtige Informationen und Einstellungen sind dank Favoritenmenü, One-Click-Bedienung und Technikglossar stets schnell und einfach verfügbar. Integrierte USB- und Ethernetanschlüsse ermöglichen Verbindungen zu einem PC oder Netzwerk, z.B. für Fernsteuerung und Datenaufzeichnung.

Mehr erfahren

Temperaturbereich 25...200 °C
mit Kühlgerät -30...200 °C
mit Wasserkühlung 20...200 °C
Temperaturkonstanz ±0,02 K
Regler Pilot ONE
Sicherheitsklasse III / FL
Schutzart IP20
Abmessungen (B x T x H) 350 x 555 x 375 mm
Gewicht, netto 14 kg

Heizleistung 1,5 - 2,1 kW

Förderleistung Druckpumpe max. 27 l/min; 0,7 bar
Förderleistung Saugpumpe max. 22 l/min; 0,4 bar
Pumpenanschluss M16x1 AG male (Option, #19607)
Pumpendrehzahl regelbar Ja
Pumpeneigenschaften Druck- und Saugpumpe, Drehzahl regelbar

Fühleranschluss extern Pt100
Schnittstelle digital Ethernet, USB (Host u. Device), RS232

Zulässige Umgebungstemperatur 5...40 °C
Badöffnung BxT/BT 290 x 329 / 150
Badvolumen 17 l
Füllvolumen min. 12 l
Netzanschluss 200-240V 1~/2~ 50/60Hz
Stromaufnahme max. 10 A

Weitere technische Angaben sowie Informationen zu Lieferumfang, Zubehör und Peripherie entnehmen Sie bitte dem PDF-Datenblatt. Im Zweifelsfall gelten die Angaben im PDF-Datenblatt. Sofern nicht anders angegeben gelten die Leistungsangaben bei einer Umgebungstemperatur von 20°C.

Bitte beachten Sie die Hinweise zur Aufstellung bzw. zum Platzbedarf unserer Produkte.

In Anlehnung an DIN EN60034-1 gelten folgende Spannungs- und Frequenztoleranzen:
Spannung ±5% bei gleichzeitiger Frequenztoleranz von ±2%

Beispiele zur Veranschaulichung: Nicht zulässig sind beispielsweise -5% Spannung und +2% Frequenz. Zulässig hingegen sind z.B. Toleranzen von -5% Spannung und -2% Frequenz.

Technische Änderungen und Irrtümer vorbehalten. Abbildungen können vom Original abweichen.


Zubehör

Temperaturfühler PT100, geschlossen, Ø 6 mm, 180 mm

Temperaturfühler PT100, offen, Ø 8 mm, 170 mm

Temperaturfühler PT100, geschlossen, Ø 8 mm, 400 mm

Temperaturfühler PT100, geschlossen, Ø 6 mm, 200 mm

Edelstahlwanne (isoliert) 220B

Kugelhahn M16x1

Entleerungsventil, universal

Kühlschlange kpl.

Steuerleitung RS232 (9 <> 9 pol.), 3m

Steuerleitung CP RS485/offen

Verlängerungskabel für Temperaturfühler

Verlängerungsleitung für Pilot ONE

Steuerleitung (3m) AIF/offen

Stellboden für 118A, 220B, 225B, K20, K25

Wandhalterung Pilot ONE

Tischhalter Pilot ONE

Montagewinkel für seitliche Befestigung Wandhalterung Pilot ONE

Schlauch, drucklos, FKM NW12

Schlauch, drucklos, PVC-60-NW12

Schlauch, drucklos, PVC-60-NW8

Schlauch, drucklos, NBR NW12

Schlauch, drucklos, NBR NW8

Schlauch, drucklos, S-180-NW12

Schlauch, drucklos, S-180-NW8

Schlauch, drucklos, FKM NW8

Isolierschlauch H-15/E

Isolierschlauch D-12/E Endlosschlauch

Entleerungsschlauch, drucklos, T-180-NW8

Entleerungsschlauch, drucklos, T-180-NW12

Temperierschlauch MT-200-1-M16x1

Temperierschlauch MT-200-1,5-M16x1

Temperierschlauch MT-200-2-M16x1

Temperierschlauch MT-200-3-M16x1

Temperierschlauch MT-350-3-M16x1

Temperierschlauch MT-350-1-M16x1

Temperierschlauch MT-350-1,5-M16x1

Temperierschlauch MT-350-2-M16x1

Isolierschlauch Dicke 22mm M-42

Isolierschlauch D-15/E Endlosschlauch

Baddeckel einteilig 212B, 215B, K12, K15 - Baddeckel vorn 220B, 225B, K20, K25

Baddeckel einteilig 220B, 225B, K20, K25

Baddeckel hinten 118A, 220B, 225B, K20, K25

Baddeckel hinten 118A, 220B, 225B, K20, K25

Badbrücke 212B, 215B, 220B, 225B

Thermofluid M10.120.08

Thermofluid M10.120.08

Thermofluid P20.225/275.50

Thermofluid P20.225/275.50

Thermofluid M20.195/235.20

Thermofluid M20.195/235.20

Thermofluid M40.165/220.10

Thermofluid M40.165/220.10

Thermofluid M60.115/200.05

Thermofluid M60.115/200.05

Thermofluid M80.055.03

Thermofluid M80.055.03

Thermofluid MEG

Thermofluid MEG

Thermofluid M90.055/170.02

Thermofluid M90.055/170.02

Thermofluid M80.100/250.03

Thermofluid M80.100/250.03

Adapter M16x1 IG - R 1/2 IG

Adapter M16x1 IG - M16x1 IG

Adapter M16x1 IG - R1/2 AG

Adapter M16x1 IG - G3/4 IG

Adapter M16x1 IG - M30x1,5 AG

Anschweißende mit Überwurfmutter M16x1

Adapter M16x1 IG - M24x1,5 AG

Winkelanschluss 90° M16x1 IG - M16x1 AG

Schlaucholive NW 8

Schlaucholive NW 12

Strahlrohr (zur Strahlumleitung im Bad) für Badthermostate mit KISS E, CC-E

Überwurfmutter M16x1

Blindstopfen zu M16x1 Überwurfmutter

Mikroverschraubung NW 3,2 / M16x1

Pumpenadapter kpl.

Testglaseinsatz Typ 1 aus Edelstahl

Testglaseinsatz Typ 2 aus Edelstahl

Testglaseinsatz Typ 3 aus Edelstahl

Testglaseinsatz Typ 4 aus Edelstahl

Kühlwasserregelventil für Pilot ONE

Algenschutz 0,1 ltr

Prüfprotokoll FAT (Factory Acceptance Test)

Werkskalibrierschein – Temperaturkonstanz nach DIN 12876

Werkskalibrierschein – Absolutgenauigkeit

Com.G@te extern

POKO/ECS Schnittstellenmodul für Geräte mit Pilot ONE

Profibus Gateway DP-V1 (extern, für Pilot ONE)

Touchpen für Pilot ONE

E-grade "Exclusive"

E-grade "Professional"

E-grade OPC-UA
