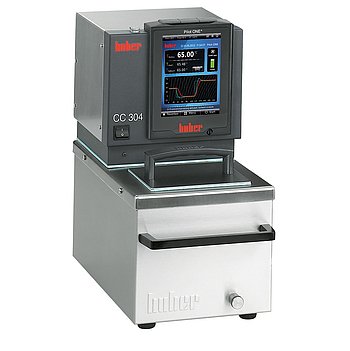

CC-304B
Thermostat chauffant à bain et à circulation
Caractéristiques de performance
Les thermostats chauffants à bain et à circulation avec bains en acier inoxydable permettent d'effectuer des tâches de thermostatisation internes et externes grâce au kit de circulation externe intégré en standard. Ces appareils convainquent par une stabilité élevée en température et sont équipés d'une protection contre la surchauffe et contre un niveau bas de thermofluide conformément aux exigences de la norme DIN12876, classe de sécurité FL/III pour une utilisation avec des liquides inflammables. Une pompe à double effets refoulement/aspiration performante garantit un brassage optimal du bain et une bonne circulation externe. Les modèles équipés du controleur CC disposent d'une pompe à vitesse variable dont la vitesse peut être asservie sur une valeur de pression maximale (VPC) à ne pas dépasser.
Aperçu des fonctions
- Régulateur Pilot ONE avec technologie Plug & Play
- Régulation de température ultra-précise et fiable
- Ecran couleur 5.7" avec fonction graphique
- Télécommande confortable en 6 langues
- Protection contre la surtempérature et les sous-niveaux
- Classe de sécurité III/FL (norme DIN 12876)
- Pompe de refoulement /d'aspiration performante
- Démarrage par calendrier, heure, date, transmetteur de programme
- Calibrage en 2 points pour sonde de régulation
- Interface RS232 et raccordement Pt100
Impressions sur le produit
Régulateur
Le régulateur multitouches Pilote ONE offre un écran tactile brillant 5,7“ avec des fonctions graphiques et un guidage par menu confortable. Les informations et les paramètres importants sont toujours disponibles rapidement et simplement grâce au menu favoris, une commande monoclic et un glossaire techniques.
En savoir plus
| Puissance de chauffe | 2,2 - 3 kW |
| Puissance de refoulement max. | 25 l/min; 0,7 bar |
| Puissance d'aspiration max. | 18,5 l/min; 0,4 bar |
| Raccordement de pompe | M16x1 AG male |
| Viscosité max. autorisée | 50 mm²/s |
| Vitesse de la pompe réglable | oui |
| Caractéristiques de la pompe | Pompe à pression et d'aspiration, vitesse réglable |
| Raccord de sonde externe | Pt100 |
| Interface numérique | Ethernet, USB (Host u. Device), RS232 |
| Température ambiante autorisée | 5...40 °C |
| Bain L x P / Profondeur | 130 x 100 / 155 |
| Volume du bain | 5 l |
| Volume de remplissage min. | 3,2 l |
| Raccordement au réseau | 200-240V 1~/2~ 50/60Hz |
| Courant absorbé max. | 14 A |
| Protection | 16 A |
Vous trouverez de plus amples données techniques et informations sur l'étendue de livraison, les accessoires et la périphérie dans la fiche technique PDF. En cas de doute, ce sont les informations qui y sont citées qui s'appliquent. Dans la mesure où aucune autre indication n'est fournie, les indications de puissance s'appliquent à une température ambiante de 20°C.
Veuillez tenir compte des consignes pour la mise en place, resp. concernant les besoins en place de nos produits.
En référence à la norme EN60034-1, ce sont les tolérances de tension et de fréquence suivantes qui s'appliquent : Tension+ / - 5% avec une tolérance de fréquence simultanée de + / - 2%
Exemples comme illustration : Ne sont par exemple pas autorisés -5% de tension et +2% de fréquence. Sont par contre autorisées par ex. des tolérances de -5% de tension et -2% de fréquence.
Sous réserve de modifications techniques et d'erreurs. Les illustrations peuvent diverger de l'original.
Accessoires
Temperature sensor Pt100, closed, Ø 8 mm, 400 mm
Temperature sensor Pt100, closed, Ø 6 mm, 200 mm
Temperature sensor Pt100, closed, Ø 6 mm, 180 mm
Temperature sensor Pt100, open, Ø 8 mm, 170 mm
Ball valve M16x1
Drain valve, universal
Connection cable for Pilot ONE
Control cable RS232 (9 <> 9 pin), 3 m
Control cable (3m) CP RS485 / open
Extension cable for temperature sensor
Control cable (3m) AIF / open
Mounting bracket for wall mounting of Pilot ONE
Wall bracket Pilot ONE
Table stand Pilot ONE
Hose, pressureless NW12
Hose, pressureless, PVC-60-NW12
Hose, pressureless NW8
Hose, pressureless NW12
Hose, pressureless NW8
Hose, pressureless NW12
Hose, pressureless NW8
Hose, pressureless NW8
Hose insulation for hose NW 12
Hose insulation for hose NW 8
Drain hose, pressureless NW8
Drain hose, pressureless NW12
Hose MT-350-1-M16x1
Hose MT-350-1,5-M16x1
Hose MT-350-2-M16x1
Hose MT-350-3-M16x1
Hose MT-200-1-M16x1
Hose MT-200-1,5-M16x1
Hose MT-200-2-M16x1
Hose MT-200-3-M16x1
Hose insulation for hose NW 12
Hose insulation for hose insulated M16x1
Heat transfer fluid P20.225/275.50
Heat transfer fluid P20.225/275.50
Heat transfer fluid M20.195/235.20
Heat transfer fluid M20.195/235.20
Heat transfer fluid M40.165/220.10
Heat transfer fluid M40.165/220.10
Heat transfer fluid M60.115/200.05
Heat transfer fluid M60.115/200.05
Heat transfer fluid M80.055.03
Heat transfer fluid M80.055.03
Heat transfer fluid MEG
Heat transfer fluid MEG
Heat transfer fluid M90.055/170.02
Heat transfer fluid M90.055/170.02
Heat transfer fluid M80.100/250.03
Heat transfer fluid M80.100/250.03
Adapter M16x1 f - R1/2 f
Adapter M16x1 f - M16x1 f
Adapter M16x1 f - R1/2 m
Adapter M16x1 f - G3/4 f
Adapter M16x1 f - M30x1,5 m
Welding end adapter to M16x1 female
Adapter M16x1 f- M24x1,5 m
90° Adapter M16x1 female - M16x1 male
Hose connector M16x1, NW 8
Hose connector M16x1, NW 12
Pump discharge pipe (for diverting flow in bath) for bath thermostats with KISS E, CC-E
Securing nut M16x1
Blank plug for M16x1
Micro hose connector NW 3.2 / M16x1
PS Level controller
Factory calibration certificate - Temperature stability to DIN 12876
Factory calibration certificate - Absolute accuracy
Testing protocol FAT (Factory Acceptance Test)
Profibus Gateway DP-V1 (external, for Pilot ONE)
Touch pen for Pilot ONE
E-grade OPC-UA
E-grade "Exclusive"
E-grade "Professional"
