CC-K25

CC-K25

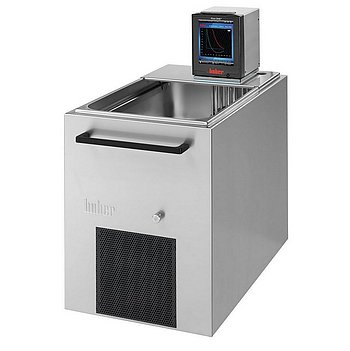

Kälte-Badthermostat

Modell: CC-K25 Gerätegruppe: 2 Best.-Nr: 2012.0021.01 e-Class: 32-09-01-17
Jetzt anfragen

Leistungsmerkmale

Kälte-Badthermostate mit isolierten Kältebädern sind eine kostengünstige Lösung zur Objekttemperierung direkt im Thermostatenbad. Die Geräte sind damit für eine Vielzahl typischer Heiz- und Kühlaufgaben geeignet, wie z.B. Probentemperierung, Materialprüfung, Qualitätskontrolle, Analytik, usw. Die Kältebäder arbeiten mit einem natürlichen Kältemittel und sind deshalb besonders umweltverträglich. Zusätzlich sind die Kältemaschinen mit einer automatischen Kälteleistungsanpassung ausgestattet und reduzieren dadurch Energieverbrauch und Abwärme auf das Nötigste. Mit Niveauschutz und einem einstellbaren Übertemperaturschutz erfüllen die Geräte die Anforderungen der Sicherheitsklasse III/FL nach DIN 12876. Mit einem optionalen Pumpenadapter können die Thermostate auch für extern angeschlossene Applikationen eingesetzt werden.

Funktionen im Überblick

  • Pilot ONE-Regler mit 5.7" Farb-Touchscreen und Menüführung in 13 Sprachen
  • Hochgenaue, zuverlässige Temperaturregelung
  • 2 x USB (Host, Device), Ethernet und RS232 Schnittstellen
  • Pt100 Externfühler-Anschluss
  • Übertemperatur- und Unterniveauschutz
  • Sicherheitsklasse III/FL (DIN 12876)
  • Leistungsstarke Druck-/Saugpumpe
  • Kalenderstart, Uhr, Datum, Programmgeber
  • 2-Punkt-Kalibrierung für Regelfühler

Produktimpressionen

Regler

Der neue Multitouch-Regler Pilot ONE bietet einen brillanten 5,7“ Touchscreen mit Grafikfunktionen und komfortabler Menüführung. Wichtige Informationen und Einstellungen sind dank Favoritenmenü, One-Click-Bedienung und Technikglossar stets schnell und einfach verfügbar. Integrierte USB- und Ethernetanschlüsse ermöglichen Verbindungen zu einem PC oder Netzwerk, z.B. für Fernsteuerung und Datenaufzeichnung.

Mehr erfahren

Temperaturbereich -30...200 °C
Temperaturkonstanz ±0,02 K
Regler Pilot ONE
Sicherheitsklasse III / FL
Schutzart IP20
Abmessungen (B x T x H) 350 x 555 x 615 mm
Gewicht, netto 41 kg

Heizleistung 1,8 - 2,1 kW
Kälteleistung
20 0,4
0 0,35
-10 0,27
-20 0,16
-30 0,065

°C

kW

Kältemaschine luftgekühlt, natürliches Kältemittel
Kältemittel 1. Stufe R-290 (A3, H220)
Kältemittelmenge 1. Stufe 0,072 kg

Förderleistung Druckpumpe max. 27 l/min; 0,7 bar
Förderleistung Saugpumpe max. 22 l/min; 0,4 bar
Pumpenanschluss (Option, #19607)
Pumpendrehzahl regelbar Ja
Pumpeneigenschaften Druck- und Saugpumpe, Drehzahl regelbar

Fühleranschluss extern Pt100
Schnittstelle digital Ethernet, USB (Host u. Device), RS232

Zulässige Umgebungstemperatur 5...40 °C
Schalldruckpegel 50 dB(A)
Badöffnung BxT/BT 290 x 329 / 200
Badvolumen 23,5 l
Füllvolumen min. 17 l
Netzanschluss 220-240V 1~/2~ 50/60Hz
Stromaufnahme max. 10 + 2 A

Weitere technische Angaben sowie Informationen zu Lieferumfang, Zubehör und Peripherie entnehmen Sie bitte dem PDF-Datenblatt. Im Zweifelsfall gelten die Angaben im PDF-Datenblatt. Sofern nicht anders angegeben gelten die Leistungsangaben bei einer Umgebungstemperatur von 20°C.

Bitte beachten Sie die Hinweise zur Aufstellung bzw. zum Platzbedarf unserer Produkte.

In Anlehnung an DIN EN60034-1 gelten folgende Spannungs- und Frequenztoleranzen:
Spannung ±5% bei gleichzeitiger Frequenztoleranz von ±2%

Beispiele zur Veranschaulichung: Nicht zulässig sind beispielsweise -5% Spannung und +2% Frequenz. Zulässig hingegen sind z.B. Toleranzen von -5% Spannung und -2% Frequenz.

Technische Änderungen und Irrtümer vorbehalten. Abbildungen können vom Original abweichen.
