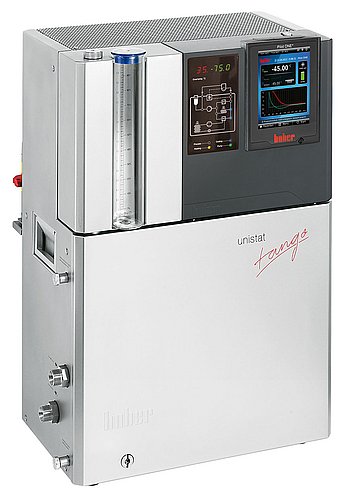

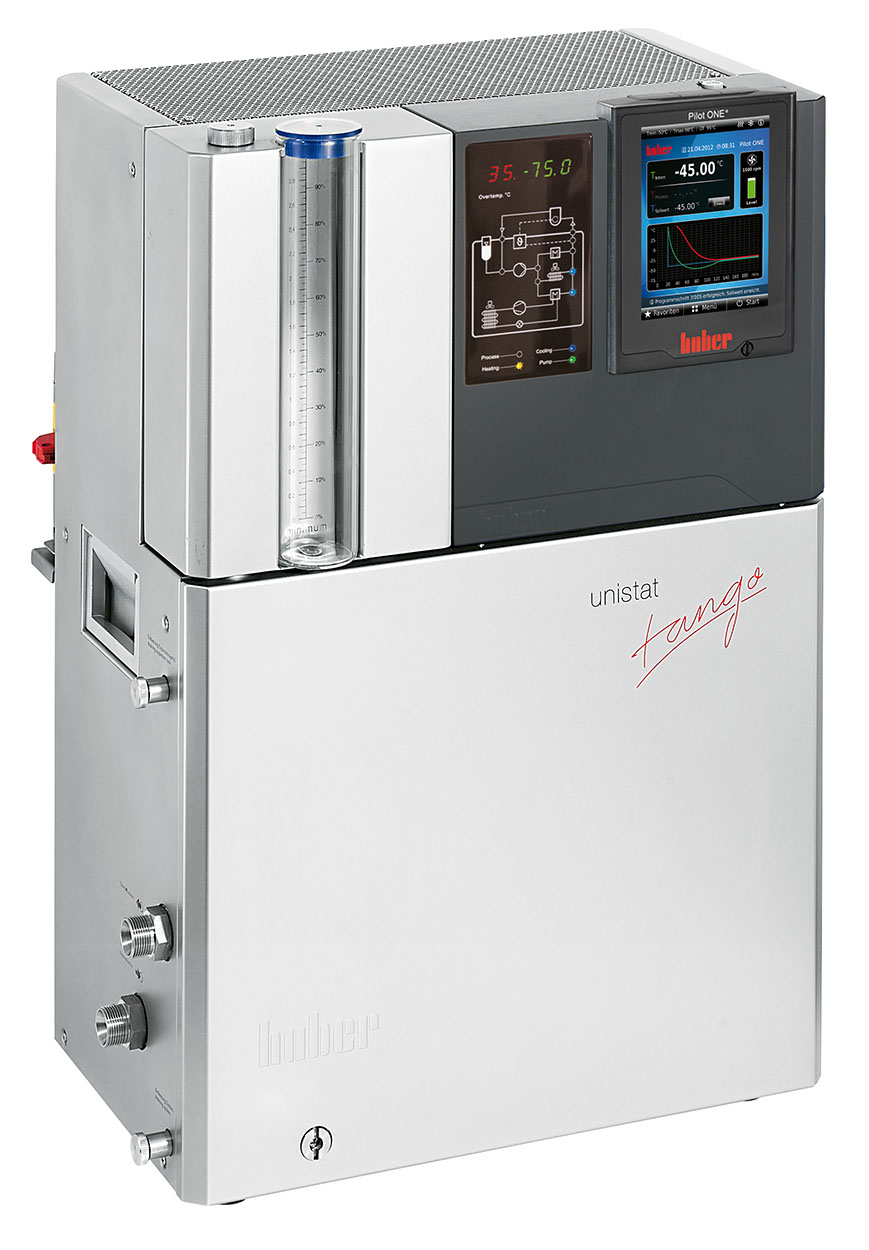

Unistat tango

Unistat tango

Dynamisches Temperiersystem / Prozessthermostat

Modell: Unistat tango Gerätegruppe: 35 Best.-Nr: 1000.0037.01 e-Class: 32-09-01-17
Jetzt anfragen

Leistungsmerkmale

Die Unistat-Reihe überzeugt mit exzellenten thermodynamischen Eigenschaften und einem Funktionsumfang für höchste Ansprüche. Unistate garantieren hochgenaue und reproduzierbare Temperierergebnisse, kurze Aufheiz- und Abkühlzeiten sowie große Temperaturbereiche ohne lästige Flüssigkeitswechsel. Alle Unistate verfügen über den innovativen Pilot ONE-Regler mit 5.7“ Touchscreen-Farbdisplay und komfortabler Menüführung. Wichtige Parameter sind auf den ersten Blick ersichtlich und Temperaturverläufe werden grafisch in Echtzeit dargestellt. Für eine optimale Wärmeübertragung sind Unistate mit modernster Pumpentechnik ausgestattet. Die robuste Pumpe sorgt für eine noch bessere Umwälzung und erhöhte Durchflussmengen. Glasreaktoren werden durch einen sanften Anlauf vor Bruch geschützt. Die Unistat-Technologie überzeugt auch wirtschaftlich mit minimierten Betriebskosten und einem effizienten Energiemanagement. Ein weiterer Pluspunkt ist die erhöhte Lebensdauer der Temperierflüssigkeit. Die hydraulisch dichten Systeme verhindern die Entstehung von Öldämpfen und Oxidation. Unistate verfügen über umfangreiche Sicherheitseinrichtungen und sind deshalb bestens für einen unbeaufsichtigten Dauerbetrieb geeignet. Relevante Betriebszustände werden permanent überwacht und bei Bedarf wird das System abgeschaltet oder Notkreisläufe aktiviert.

Funktionen im Überblick

  • Hochgenaue und reproduzierbare Temperierergebnisse
  • Kurze Aufheiz- und Abkühlzeiten
  • Große Temperaturbereiche ohne Flüssigkeitswechsel
  • Pilot ONE-Regler mit 5.7" Farb-Touchscreen und Menüführung in 13 Sprachen
  • Adaptive Temperaturregelung, selbstoptimierend
  • Effiziente Umwälzpumpe
  • 2 x USB (Host, Device), Ethernet und RS232 Schnittstellen
  • Hocheffiziente Arbeitsweise spart Arbeitszeit und Betriebskosten
  • Bewährte Funktionalität für Prozessindustrie & Verfahrenstechnik
  • Serienmäßig mit E-grade "Professional"

Produktimpressionen

Regler

Der neue Multitouch-Regler Pilot ONE bietet einen brillanten 5,7“ Touchscreen mit Grafikfunktionen und komfortabler Menüführung. Wichtige Informationen und Einstellungen sind dank Favoritenmenü, One-Click-Bedienung und Technikglossar stets schnell und einfach verfügbar. Integrierte USB- und Ethernetanschlüsse ermöglichen Verbindungen zu einem PC oder Netzwerk, z.B. für Fernsteuerung und Datenaufzeichnung.

Mehr erfahren

Temperaturbereich -45...250 °C
Temperaturkonstanz ±0,01 K
Auflösung der Anzeige 0,01 K
Alarmmeldung optisch, akustisch, Relais
Regler Pilot ONE
Sicherheitsklasse III / FL
Schutzart IP20
Abmessungen (B x T x H) 426 x 327 x 631 mm
Gewicht, netto 56 kg

Heizleistung 3 kW
Kälteleistung
250 0,7
200 0,7
100 0,7
0 0,7
-20 0,4
-40 0,06

°C

kW

Kältemaschine luftgekühlt, natürliches Kältemittel
Kältemittel 1. Stufe R1270 (A3, H220)
Kältemittelmenge 1. Stufe 0,15 kg

Förderleistung Druckpumpe max. 55 l/min; 0,9 bar
Pumpenanschluss M24x1,5 AG male
max. zulässige Viskosität 50 mm²/s
Pumpendrehzahl regelbar Ja

Fühleranschluss extern Pt100
Steuereingang ECS ONE
Steuerausgang (potentialfreier Kontakt) POKO ONE
Schnittstelle digital Ethernet, USB (Host u. Device), RS232

Zulässige Umgebungstemperatur 5...40 °C
Schalldruckpegel 62 dB(A)
Füllvolumen min. 1,5 l
Expansionsvolumen 2,8 Liter
Netzanschluss 220-240V 1~/2~ 50/60Hz
Stromaufnahme max. 16 A
Absicherung 16 A

Weitere technische Angaben sowie Informationen zu Lieferumfang, Zubehör und Peripherie entnehmen Sie bitte dem PDF-Datenblatt. Im Zweifelsfall gelten die Angaben im PDF-Datenblatt. Sofern nicht anders angegeben gelten die Leistungsangaben bei einer Umgebungstemperatur von 20°C.

Bitte beachten Sie die Hinweise zur Aufstellung bzw. zum Platzbedarf unserer Produkte.

In Anlehnung an DIN EN60034-1 gelten folgende Spannungs- und Frequenztoleranzen:
Spannung ±5% bei gleichzeitiger Frequenztoleranz von ±2%

Beispiele zur Veranschaulichung: Nicht zulässig sind beispielsweise -5% Spannung und +2% Frequenz. Zulässig hingegen sind z.B. Toleranzen von -5% Spannung und -2% Frequenz.

Technische Änderungen und Irrtümer vorbehalten. Abbildungen können vom Original abweichen.


Zubehör

Temperaturfühler PT100, geschlossen, Ø 6 mm, 180 mm

externes Kalibrierbad Unical 700

Prüfprotokoll FAT (Factory Acceptance Test)

Externer Drucksensor M24x1,5

Schwimmerschalter im Schauglas Unistate

Thermofluid M20.195/235.20

Thermofluid M20.195/235.20

Thermofluid M40.165/220.10

Thermofluid M40.165/220.10

Thermofluid M60.115/200.05

Thermofluid M60.115/200.05

Thermofluid M80.055.03

Thermofluid M80.055.03

Thermofluid MEG

Thermofluid MEG

Temperaturfühler PT100, offen, Ø 8 mm, 170 mm

Steuerleitung Unipump/ Unistat (3m)

Werkskalibrierschein – Temperaturkonstanz nach DIN 12876

Thermofluid M90.055/170.02

Thermofluid M90.055/170.02

Thermofluid M80.100/250.03

Thermofluid M80.100/250.03

Verlängerungskabel für Temperaturfühler

Überwurfmutter M24x1,5

Verlängerungsleitung für Pilot ONE

Baddeckel PTFE Unical 700,CAL 1-4, Unical 1

Baddeckel PE Unical 700, CAL 1-4, Unical 1

Thermofluid DW-Therm M90.200.02

Adapter M24x1,5 IG - M30x1,5 AG

Adapter M24x1,5 IG - M16x1 AG

Temperaturfühler PT100, geschlossen, Ø 8 mm, 400 mm

Temperaturfühler PT100, geschlossen, Ø 6 mm, 200 mm

Temperierschlauch MT-400-1-M24x1,5

Temperierschlauch MT-400-1,5-M24x1,5

Temperierschlauch MT-400-2-M24x1,5

Temperierschlauch MT-400-3-M24x1,5

Adapter M24x1,5 IG - 3/4NPT IG

Werkskalibrierschein – Absolutgenauigkeit

Kugelhahn M24x1,5

Adapter M24x1,5 IG - R1/2 AG

Winkelanschluss 90°

Temperierschlauch MT-350-1-M24x1,5

Temperierschlauch MT-350-1,5-M24x1,5

Temperierschlauch MT-350-2-M24x1,5

Temperierschlauch MT-350-3-M24x1,5

Temperierschlauch K-260-1-M24x1,5

Temperierschlauch K-260-1,5-M24x1,5

Temperierschlauch K-260-2-M24x1,5

Temperierschlauch K-260-3-M24x1,5

Rollenuntersatz T305/HT/wHT

Anschweißende mit Überwurfmutter M24x1,5

Wandhalterung Pilot ONE

Tischhalter Pilot ONE

Manuell einstellbarer Bypass M24x1,5 mit Manometer-Anschluss

POKO/ECS Schnittstellenmodul für Geräte mit Pilot ONE

Montagewinkel für seitliche Befestigung Wandhalterung Pilot ONE

E-grade Explore

Profibus Gateway 3E (extern, für Pilot ONE)

E-grade OPC-UA

Pilot Remote-Software

Pilot Remote-Software, ATEX-Version

Touchpen für Pilot ONE
