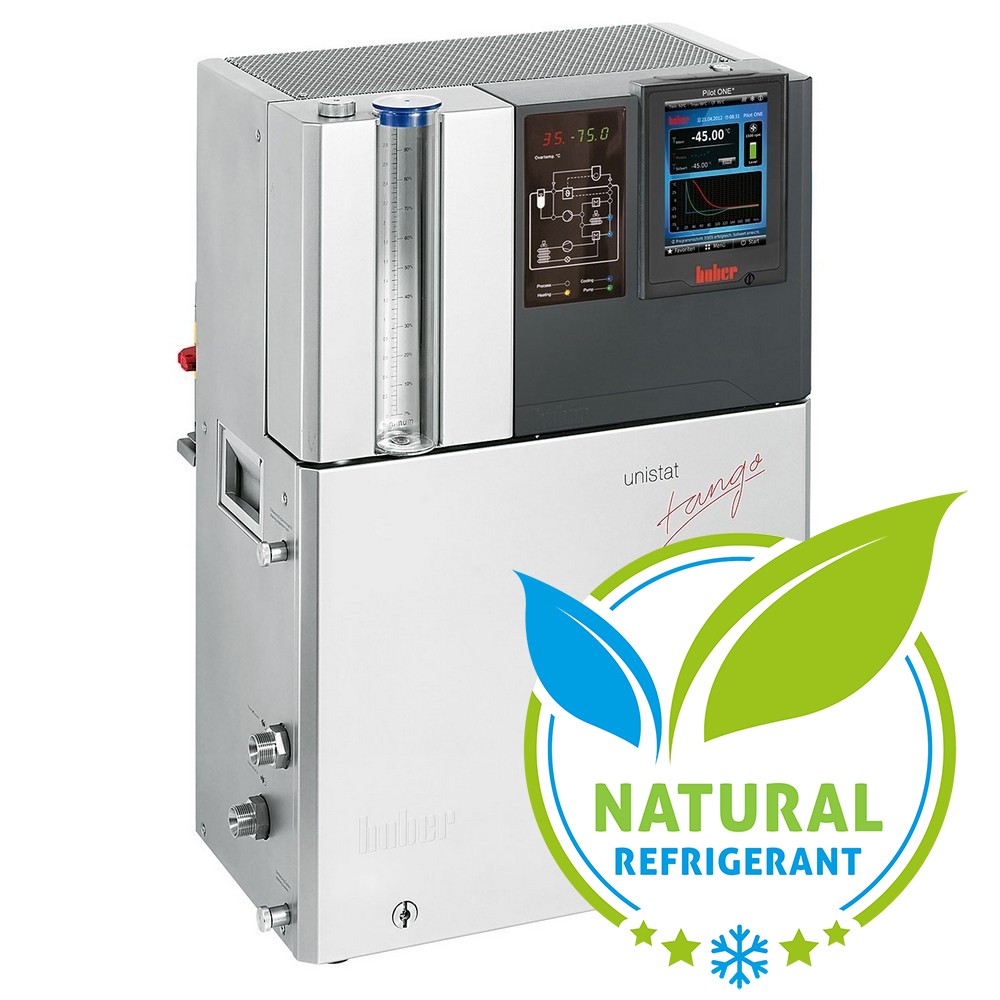

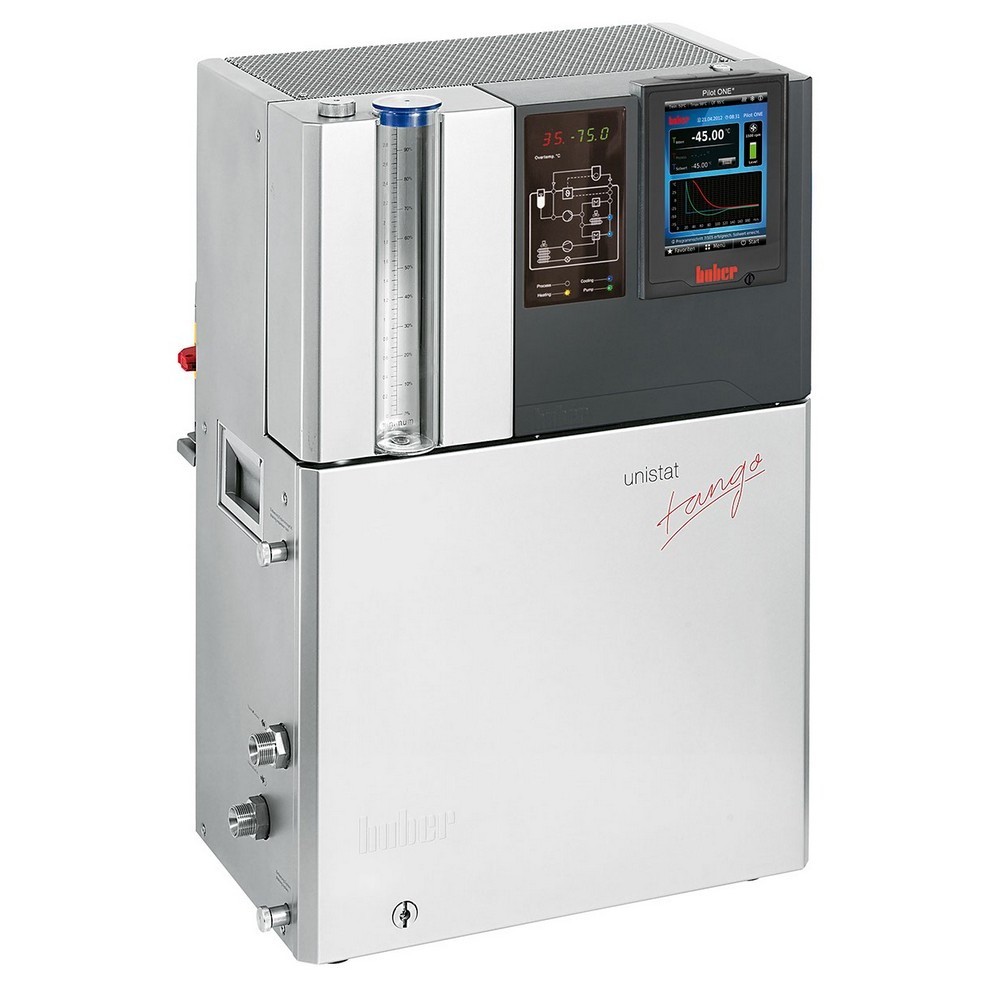

Unistat tango

Unistat tango

Sistema dinâmico de controle térmico / Termostato de circulação

Modelo: Unistat tango Grupo de equipamentos: 35 N.º enc.: 1000.0037.01 e-Class: 32-09-01-17
Pedir agora

Características de desempenho

A linha de produtos Unistat convence graças às suas características termodinâmicas singulares e a uma vasta panóplia de funções para os mais elevados requisitos. Os sistemas Unistat garantem resultados de temperatura muito precisos e reproduzíveis, reduzidos períodos de aquecimento e de resfriamento, bem como elevados ranges de temperatura sem morosas trocas de fluidos. Todos os modelos Unistat estão equipados com o moderno controle Pilot ONE, com tela tátil colorida de 5.7“ e menu intuitivo. Os parâmetros importantes são imediatamente identificados e as temperaturas são exibidas graficamente em tempo real.
Para garantir uma excelente transferência térmica, os modelos Unistat estão equipados com a mais moderna tecnologia de bombas. A bomba robusta garante a melhor circulação possível e elevados caudais. Os reatores de vidro são protegidos contra ruptura através de uma iniciação suave. A tecnologia Unistat convence também economicamente com baixos custos operacionais e um eficiente gerenciamento da energia. Outra vantagem é o aumento da vida útil do termofluido. Os sistemas hidraulicamente estanques previnem a formação de vapores de óleo e oxidação. Os modelos Unistat estão equipados com vários equipamentos de segurança, pelo que são ideais para o funcionamento autônomo sem monitoração. Os modos operativos relevantes são continuamente monitorados e, se necessário, o sistema é desligado ou são ativos circuitos de emergência.

Funções num relance

  • Resultados de controle de temperatura muito precisos e reproduzíveis
  • Curtos períodos de aquecimento e refrigeração
  • Amplo range de temperatura sem troca de fluido
  • Controle Pilot ONE com tela tátil colorida de 5.7" e menu intuitivo em 11 idiomas
  • Controle adaptativo da temperatura, auto-otimizador
  • Bomba de circulação eficiente
  • 2 x USB (Host, Device), Ethernet e interfaces RS232
  • Modo de trabalho muito eficiente que reduz os tempos de trabalho e os custos operacionais
  • Funcionalidade de eficiência comprovada para a indústria e engenharia de processos

Impressões de produtos

Controlador

O novo controle Multitouch Pilot ONE vem equipado com uma tela tátil brilhante de 5,7“ com funções gráficas e menu intuitivo. Informações e ajustes importantes estão sempre rapidamente disponíveis graças ao menu dos favoritos, operação "one click" e glossário técnico. Ligações USB e de Ethernet integradas permitem a conexão com um PC ou rede, por exemplo, para o controle remoto e registro de dados.

Saiba mais

Gama de temperaturas -45...250 °C
Constância de temperatura ±0,01 K
Resolução do visor 0,01 K
Mensagem de alarme ótico, acústico, relé
Controlador Pilot ONE
Classe de segurança III / FL
Classe de protecção IP20
Dimensões (L x P x A) 426 x 327 x 630 mm
Peso, líquido 56 kg

Capacidade de aquecimento 3 kW
Capacidade de arrefecimento
250 0,7
200 0,7
100 0,7
0 0,7
-20 0,4
-40 0,06

°C

kW

Máquina frigorífica arrefecido a ar, refrigerante natural
Refrigerante 1ª etapa R-1270 (A3, H220)
Quantidade de refrigerante 1ª fase 0,15 kg

Bomba de pressão de capacidade de entrega max. 55 l/min; 0,9 bar
Ligação da bomba M24x1,5 AG male
Viscosidade máxima admissível 50 mm²/s
Velocidade da bomba ajustável sim
Características da bomba Pressure pump, variable speed

Ligação de sensor externo Pt100
Entrada de controlo ECS ONE
Controlo de saída (contacto sem potencial) POKO ONE
Interface digital Ethernet, USB (Host u. Device), RS232

Temperatura ambiente permitida 5...40 °C
Nível de pressão sonora 56 dB(A)
Volume de enchimento min. 1,5 l
Volume de expansão 2,8 l
Ligação à rede 220-240V 1~/2~ 50/60Hz
Consumo de corrente máximo 16 A
Cobertura 16 A

Para mais especificações técnicas e informações sobre o âmbito da entrega, acessórios e periféricos, consulte a folha de dados em PDF. Em caso de dúvida, aplicam-se as informações contidas na ficha de dados em PDF. Salvo indicação em contrário, as especificações de desempenho aplicam-se a uma temperatura ambiente de 20°C.

Por favor, tenha em atenção as informações sobre a instalação e as necessidades de espaço dos nossos produtos.

De acordo com DIN EN60034-1, aplicam-se as seguintes tolerâncias de tensão e frequência:
Tensão ±5% com tolerância de frequência simultânea de ±2%.

Exemplos para ilustração: Por exemplo, -5% de tensão e +2% de frequência não são admissíveis. Contudo, tolerâncias de por exemplo -5% de tensão e -2% de frequência são permitidas.

Excepto alterações técnicas e erros. As ilustrações podem diferir do original.

Acessórios

External calibration bath Unical 700

Trolley for T305/HT/wHT

Temperature sensor PT100, closed, Ø 8 mm, 400 mm

Temperature sensor PT100, closed, Ø 6 mm, 200 mm

Temperature sensor PT100, closed, Ø 6 mm, 180 mm

Temperature sensor PT100, open, Ø 8 mm, 170 mm

Ball valve, M24x1,5

Control panel extension cable for Pilot ONE

Control cable Unipump/ Unistat (3m)

Extension cable for temperature sensor

Mounting bracket for wall mounting of Pilot ONE

Wall bracket Pilot ONE

Table stand Pilot ONE

Hose MT-400-1-M24x1,5

Hose MT-400-1,5-M24x1,5

Hose MT-400-2-M24x1,5

Hose MT-400-3-M24x1,5

Hose MT-350-1-M24x1,5

Hose MT-350-1,5-M24x1,5

Hose MT-350-2-M24x1,5

Hose MT-350-3-M24x1,5

Hose K-260-1-M24x1,5

Hose K-260-1,5-M24x1,5

Hose K-260-2-M24x1,5

Hose K-260-3-M24x1,5

Bath cover PTFE Unical 700, CAL 1-4, Unical 1

Bath cover PE Unical 700, CAL 1-4, Unical 1

Heat transfer fluid M20.195/235.20

Heat transfer fluid M20.235.20

Heat transfer fluid M40.165/220.10

Heat transfer fluid M40.165/220.10

Heat transfer fluid M60.115/200.05

Heat transfer fluid M60.115/200.05

Heat transfer fluid M80.055.03

Heat transfer fluid M80.055.03

Heat transfer fluid MEG

Heat transfer fluid MEG

Heat transfer fluid M90.055/170.02

Heat transfer fluid M90.055/170.02

Heat transfer fluid M80.100/250.03

Heat transfer fluid M80.100/250.03

Heat transfer fluid DW-Therm M90.200.02

Adapter M24x1,5 f - M30x1,5 m

Adapter M24x1,5 f - M16x1 m

Adapter M24x1,5 f - 3/4NPT f

Adapter M24x1,5 f - R1/2 m

Welding end M24x1,5

90° Adaptor M24x1,5female-M24x1,5male

Securing nut M24x1,5

Float switch in sight glass Unistat

External pressure sensor M24x1,5

Manually adjustable bypass M24x1,5 with connection for manometer

Factory calibration certificate – temperature stability to DIN 12876

Factory calibration certificate – absolute accuracy

Testing protocol FAT (Final Acceptance Test

POKO/ECS interface for units with Pilot ONE

Profibus Gateway DP-V1 (external, for Pilot ONE)

Touchpen for Pilot ONE

E-grade Explore

E-grade OPC-UA
