Grande Fleur w
Dynamisches Temperiersystem / Prozessthermostat
Leistungsmerkmale

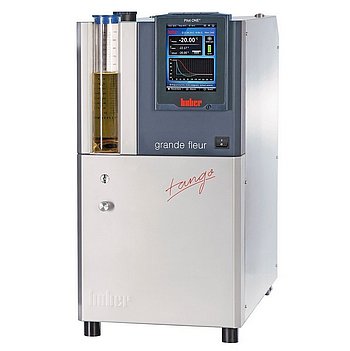

Der neue Grande Fleur erweitert das Produktangebot bei den dynamischen Temperiersystemen. Zusammen mit seinem kleinen Bruder, dem Petite Fleur, markieren die beiden kleinen Tangos die Einstiegsklasse in die Welt der Unistat-Technologie.
Mit kompakten Abmessungen und einer einzigartigen Thermodynamik ist der Grande Fleur prädestiniert für die hochgenaue Temperierung von Forschungsreaktoren. Der Grande Fleur bietet alle großartigen Leistungs- und Ausstattungsmerkmale der Unistat-Reihe wie beispielsweise USB, Ethernet und RS232 Schnittstellen, den Touchscreen Regler Pilot ONE, Prozessdatenaufzeichnung per USB sowie natürliche Kältemittel und eine Thermodynamik, die ihresgleichen sucht.
Der Grande Fleur ist mit dem Touchscreen-Regler Pilot ONE mit brillantem 5,7“ TFT-Display ausgestattet. Das E-grade „Professional“ mit zahlreichen Funktionen für anspruchsvolle Temperieraufgaben ist bereits serienmäßig enthalten.
Funktionen im Überblick
- Hochgenaue und reproduzierbare Temperierergebnisse
- Kurze Aufheiz- und Abkühlzeiten
- Große Temperaturbereiche ohne Flüssigkeitswechsel
- Pilot ONE-Regler mit 5.7" Farb-Touchscreen und Menüführung in 13 Sprachen
- Hochgenaue Temperaturregelung
- Effiziente Umwälzpumpe, regelbar
- 2 x USB (Host, Device), Ethernet und RS232 Schnittstellen
- Hocheffiziente Arbeitsweise spart Arbeitszeit und Betriebskosten
- Bewährte Funktionalität für Prozessindustrie & Verfahrenstechnik
- Serienmäßig mit E-grade "Professional"
Produktimpressionen
Regler
Der neue Multitouch-Regler Pilot ONE bietet einen brillanten 5,7“ Touchscreen mit Grafikfunktionen und komfortabler Menüführung. Wichtige Informationen und Einstellungen sind dank Favoritenmenü, One-Click-Bedienung und Technikglossar stets schnell und einfach verfügbar. Integrierte USB- und Ethernetanschlüsse ermöglichen Verbindungen zu einem PC oder Netzwerk, z.B. für Fernsteuerung und Datenaufzeichnung.
Mehr erfahren
| Heizleistung | 1,5 - 2 kW | ||||||||||||||||||||
| Kälteleistung |
|
||||||||||||||||||||
| Kältemaschine | wassergekühlt, natürliches Kältemittel | ||||||||||||||||||||
| Kältemittel 1. Stufe | R-1270 (A3, H220) |
| Förderleistung Druckpumpe max. | 47 l/min; 0,9 bar |
| Pumpenanschluss | M24x1,5 AG male |
| max. zulässige Viskosität | 50 mm²/s |
| Pumpendrehzahl regelbar | Ja |
| Pumpeneigenschaften | Druckpumpe, Drehzahl regelbar |
| Fühleranschluss extern | Pt100 |
| Steuereingang | ECS ONE |
| Steuerausgang (potentialfreier Kontakt) | POKO ONE |
| Schnittstelle digital | Ethernet, USB (Host u. Device), RS232 |
| Zulässige Umgebungstemperatur | 5...40 °C |
| Füllvolumen min. | 1,5 l |
| Expansionsvolumen | 3 l |
| Kühlwasseranschluss | G1/2 AG |
| Kühlwasserverbrauch bei Wasser 15°C, Vorlauf -20°C | 36 l/h |
| Kühlwasserverbrauch bei Wasser 15°C, Vorlauf 0°C | 49 l/h |
| Kühlwasserverbrauch bei Wasser 15°C, Vorlauf 15°C | 51 l/h |
| Kühlwasserdifferenzdruck min. | 2 bar |
| Kühlwasserdruck max. | 6 bar |
| Netzanschluss | 208-240V 1~/2~ 50/60Hz |
Weitere technische Angaben sowie Informationen zu Lieferumfang, Zubehör und Peripherie entnehmen Sie bitte dem PDF-Datenblatt. Im Zweifelsfall gelten die Angaben im PDF-Datenblatt. Sofern nicht anders angegeben gelten die Leistungsangaben bei einer Umgebungstemperatur von 20°C.
Bitte beachten Sie die Hinweise zur Aufstellung bzw. zum Platzbedarf unserer Produkte.
In Anlehnung an DIN EN60034-1 gelten folgende Spannungs- und Frequenztoleranzen:
Spannung ±5% bei gleichzeitiger Frequenztoleranz von ±2%
Beispiele zur Veranschaulichung: Nicht zulässig sind beispielsweise -5% Spannung und +2% Frequenz. Zulässig hingegen sind z.B. Toleranzen von -5% Spannung und -2% Frequenz.
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können vom Original abweichen.
Zubehör
externes Kalibrierbad Unical 700
Temperaturfühler PT100, geschlossen, Ø 6 mm, 180 mm
Temperaturfühler PT100, offen, Ø 8 mm, 170 mm
Temperaturfühler PT100, M16x1, für Vor- oder Rücklauf
Temperaturfühler PT100, M16x1, für Vor- oder Rücklauf, doppelt
Temperaturfühler PT100, geschlossen, Ø 8 mm, 400 mm
Temperaturfühler PT100, geschlossen, Ø 6 mm, 200 mm
Kugelhahn M16x1
Steuerleitung Unipump/ Unistat (3m)
Verlängerungskabel für Temperaturfühler
Verbindungsleitung für Pilot ONE
Wandhalterung Pilot ONE
Tischhalter Pilot ONE
Montagewinkel für seitliche Befestigung Wandhalterung Pilot ONE
Temperierschlauch MT-400-1-M24x1,5
Temperierschlauch MT-400-1,5-M24x1,5
Temperierschlauch MT-400-2-M24x1,5
Temperierschlauch MT-400-3-M24x1,5
Temperierschlauch MT-350-1-M24x1,5
Temperierschlauch MT-350-1,5-M24x1,5
Temperierschlauch MT-350-2-M24x1,5
Temperierschlauch MT-350-3-M24x1,5
Kühlwasserschlauch PZ-90-1-1/2"
Kühlwasserschlauch PZ-90-1,5-1/2"
Kühlwasserschlauch PZ-90-2-1/2"
Baddeckel PTFE Unical 700,CAL 1-4, Unical 1
Baddeckel PE Unical 700, CAL 1-4, Unical 1
Thermofluid M20.195/235.20
Thermofluid M20.195/235.20
Thermofluid M40.165/220.10
Thermofluid M40.165/220.10
Thermofluid M60.115/200.05
Thermofluid M60.115/200.05
Thermofluid M80.055.03
Thermofluid M80.055.03
Thermofluid MEG
Thermofluid MEG
Thermofluid M90.055/170.02
Thermofluid M90.055/170.02
Thermofluid M80.100/250.03
Thermofluid M80.100/250.03
Thermofluid DW-Therm M90.200.02
Adapter M16x1 IG - R 1/2 IG
Adapter M16x1 IG - M16x1 IG
Adapter M16x1 IG - R1/2 AG
Adapter M16x1 IG - G3/4 IG
Adapter M16x1 IG - M30x1,5 AG
Anschweißende mit Überwurfmutter M16x1
Adapter M16x1 IG - M24x1,5 AG
Winkelanschluss 90° M16x1 IG - M16x1 AG
Überwurfmutter M16x1
Blindstopfen zu M16x1 Überwurfmutter
Schlauchverschraubung 1/2"IG - 3/8" Gewinde
Externer Drucksensor M16x1
Bypass M16x1 für Unistate, Tischgeräte
Manuell einstellbarer Bypass M16x1 mit Manometer-Anschluss
Prüfprotokoll FAT (Factory Acceptance Test)
Werkskalibrierschein – Temperaturkonstanz nach DIN 12876
Werkskalibrierschein – Absolutgenauigkeit
Profibus Gateway DP-V1 (extern, für Pilot ONE)
Touchpen für Pilot ONE
E-grade Explore
E-grade OPC-UA
Angebotsanfrage & Garantie
Sie haben Interesse an diesem Produkt oder möchten die kostenlose Garantieerweiterung nutzen? Nehmen Sie gerne Kontakt mit uns auf.
