Grande Fleur

Grande Fleur

Dynamisches Temperiersystem / Prozessthermostat

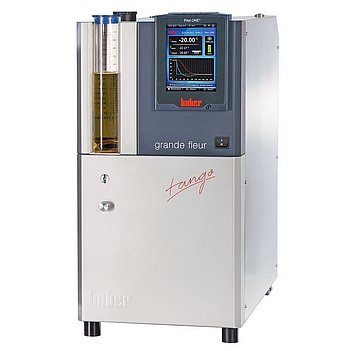

Modell: Grande Fleur Gerätegruppe: 35 Best.-Nr: 1041.0001.01 e-Class: 32-09-01-17
Jetzt anfragen

Leistungsmerkmale

Der neue Grande Fleur erweitert das Produktangebot bei den dynamischen Temperiersystemen. Zusammen mit seinem kleinen Bruder, dem Petite Fleur, markieren die beiden kleinen Tangos die Einstiegsklasse in die Welt der Unistat-Technologie.
Mit kompakten Abmessungen und einer einzigartigen Thermodynamik ist der Grande Fleur prädestiniert für die hochgenaue Temperierung von Forschungsreaktoren. Der Grande Fleur bietet alle großartigen Leistungs- und Ausstattungsmerkmale der Unistat-Reihe wie beispielsweise USB, Ethernet und RS232 Schnittstellen, den Touchscreen Regler Pilot ONE, Prozessdatenaufzeichnung per USB sowie natürliche Kältemittel und eine Thermodynamik, die ihresgleichen sucht.
Der Grande Fleur ist mit dem Touchscreen-Regler Pilot ONE mit brillantem 5,7“ TFT-Display ausgestattet. Das E-grade „Professional“ mit zahlreichen Funktionen für anspruchsvolle Temperieraufgaben ist bereits serienmäßig enthalten.

Funktionen im Überblick

  • Hochgenaue und reproduzierbare Temperierergebnisse
  • Kurze Aufheiz- und Abkühlzeiten
  • Große Temperaturbereiche ohne Flüssigkeitswechsel
  • Pilot ONE-Regler mit 5.7" Farb-Touchscreen und Menüführung in 13 Sprachen
  • Hochgenaue Temperaturregelung
  • Effiziente Umwälzpumpe, regelbar
  • 2 x USB (Host, Device), Ethernet und RS232 Schnittstellen
  • Hocheffiziente Arbeitsweise spart Arbeitszeit und Betriebskosten
  • Bewährte Funktionalität für Prozessindustrie & Verfahrenstechnik
  • Serienmäßig mit E-grade "Professional"

Produktimpressionen

Regler

Der neue Multitouch-Regler Pilot ONE bietet einen brillanten 5,7“ Touchscreen mit Grafikfunktionen und komfortabler Menüführung. Wichtige Informationen und Einstellungen sind dank Favoritenmenü, One-Click-Bedienung und Technikglossar stets schnell und einfach verfügbar. Integrierte USB- und Ethernetanschlüsse ermöglichen Verbindungen zu einem PC oder Netzwerk, z.B. für Fernsteuerung und Datenaufzeichnung.

Mehr erfahren

Temperaturbereich -40...200 °C
Temperaturkonstanz ±0,01 K
Auflösung der Anzeige 0,01 K
Alarmmeldung optisch, akustisch, Relais
Regler Pilot ONE
Sicherheitsklasse III / FL
Schutzart IP20
Abmessungen (B x T x H) 295 x 530 x 570 mm
Gewicht, netto 53 kg

Heizleistung 1,5 - 2 kW
Kälteleistung
200 0,6
150 0,6
100 0,6
50 0,6
20 0,6
0 0,6
-20 0,35
-30 0,2
-40 0,04

°C

kW

Kältemaschine luftgekühlt, natürliches Kältemittel
Kältemittel 1. Stufe R-290 (A3, H220)
Kältemittelmenge 1. Stufe 0,099 kg

Förderleistung Druckpumpe max. 47 l/min; 0,9 bar
Pumpenanschluss M24x1,5 AG male
max. zulässige Viskosität 50 mm²/s
Pumpendrehzahl regelbar Ja
Pumpeneigenschaften Druckpumpe, Drehzahl regelbar

Fühleranschluss extern Pt100
Steuereingang ECS ONE
Steuerausgang (potentialfreier Kontakt) POKO ONE
Schnittstelle digital Ethernet, USB (Host u. Device), RS232

Zulässige Umgebungstemperatur 5...40 °C
Schalldruckpegel 61 dB(A)
Füllvolumen min. 1,5 l
Expansionsvolumen 3 l
Netzanschluss 208-240V 1~/2~ 50/60Hz
Stromaufnahme max. 11,5 A
Absicherung 16 A

Weitere technische Angaben sowie Informationen zu Lieferumfang, Zubehör und Peripherie entnehmen Sie bitte dem PDF-Datenblatt. Im Zweifelsfall gelten die Angaben im PDF-Datenblatt. Sofern nicht anders angegeben gelten die Leistungsangaben bei einer Umgebungstemperatur von 20°C.

Bitte beachten Sie die Hinweise zur Aufstellung bzw. zum Platzbedarf unserer Produkte.

In Anlehnung an DIN EN60034-1 gelten folgende Spannungs- und Frequenztoleranzen:
Spannung ±5% bei gleichzeitiger Frequenztoleranz von ±2%

Beispiele zur Veranschaulichung: Nicht zulässig sind beispielsweise -5% Spannung und +2% Frequenz. Zulässig hingegen sind z.B. Toleranzen von -5% Spannung und -2% Frequenz.

Technische Änderungen und Irrtümer vorbehalten. Abbildungen können vom Original abweichen.


Zubehör

externes Kalibrierbad Unical 700

Temperaturfühler PT100, geschlossen, Ø 6 mm, 180 mm

Temperaturfühler PT100, offen, Ø 8 mm, 170 mm

Temperaturfühler PT100, M16x1, für Vor- oder Rücklauf

Temperaturfühler PT100, M16x1, für Vor- oder Rücklauf, doppelt

Temperaturfühler PT100, geschlossen, Ø 8 mm, 400 mm

Temperaturfühler PT100, geschlossen, Ø 6 mm, 200 mm

Kugelhahn M16x1

Steuerleitung Unipump/ Unistat (3m)

Verlängerungskabel für Temperaturfühler

Verlängerungsleitung für Pilot ONE

Wandhalterung Pilot ONE

Tischhalter Pilot ONE

Montagewinkel für seitliche Befestigung Wandhalterung Pilot ONE

Temperierschlauch MT-400-1-M24x1,5

Temperierschlauch MT-400-1,5-M24x1,5

Temperierschlauch MT-400-2-M24x1,5

Temperierschlauch MT-400-3-M24x1,5

Temperierschlauch MT-350-1-M24x1,5

Temperierschlauch MT-350-1,5-M24x1,5

Temperierschlauch MT-350-2-M24x1,5

Temperierschlauch MT-350-3-M24x1,5

Baddeckel PTFE Unical 700,CAL 1-4, Unical 1

Baddeckel PE Unical 700, CAL 1-4, Unical 1

Thermofluid M20.195/235.20

Thermofluid M20.195/235.20

Thermofluid M40.165/220.10

Thermofluid M40.165/220.10

Thermofluid M60.115/200.05

Thermofluid M60.115/200.05

Thermofluid M80.055.03

Thermofluid M80.055.03

Thermofluid MEG

Thermofluid MEG

Thermofluid M90.055/170.02

Thermofluid M90.055/170.02

Thermofluid M80.100/250.03

Thermofluid M80.100/250.03

Thermofluid DW-Therm M90.200.02

Adapter M16x1 IG - R 1/2 IG

Adapter M16x1 IG - M16x1 IG

Adapter M16x1 IG - R1/2 AG

Adapter M16x1 IG - G3/4 IG

Adapter M16x1 IG - M30x1,5 AG

Anschweißende mit Überwurfmutter M16x1

Adapter M16x1 IG - M24x1,5 AG

Winkelanschluss 90° M16x1 IG - M16x1 AG

Überwurfmutter M16x1

Schwimmerschalter im Schauglas Unistat

Blindstopfen zu M16x1 Überwurfmutter

Externer Drucksensor M16x1

Bypass M16x1 für Unistate, Tischgeräte

Manuell einstellbarer Bypass M16x1 mit Manometer-Anschluss

Prüfprotokoll FAT (Factory Acceptance Test)

Werkskalibrierschein – Temperaturkonstanz nach DIN 12876

Werkskalibrierschein – Absolutgenauigkeit

POKO/ECS Schnittstellenmodul für Geräte mit Pilot ONE

Profibus Gateway DP-V1 (extern, für Pilot ONE)

Touchpen für Pilot ONE

E-grade Explore

E-grade OPC-UA
