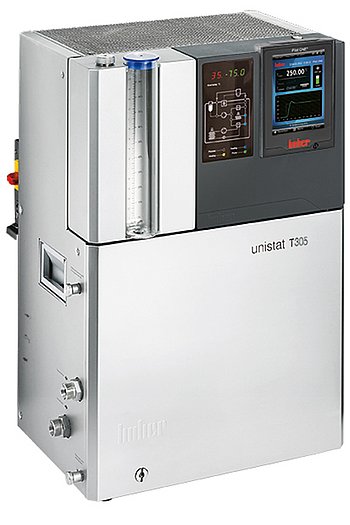

Unistat T305

Dynamisches Temperiersystem / Prozessthermostat

Modell: Unistat T305 Gerätegruppe: 35 Best.-Nr: 1003.0042.01 e-Class: 32-09-01-17

Funktionen Technische Daten Downloads Zubehör Garantie

Leistungsmerkmale

Die Unistat-Reihe überzeugt mit exzellenten thermodynamischen Eigenschaften und einem Funktionsumfang für höchste Ansprüche. Unistate garantieren hochgenaue und reproduzierbare Temperierergebnisse, kurze Aufheiz- und Abkühlzeiten sowie große Temperaturbereiche ohne lästige Flüssigkeitswechsel. Alle Unistate verfügen über den innovativen Pilot ONE-Regler mit 5.7“ Touchscreen-Farbdisplay und komfortabler Menüführung. Wichtige Parameter sind auf den ersten Blick ersichtlich und Temperaturverläufe werden grafisch in Echtzeit dargestellt.
Für eine optimale Wärmeübertragung sind Unistate mit modernster Pumpentechnik ausgestattet. Die robuste Pumpe sorgt für eine noch bessere Umwälzung und erhöhte Durchflussmengen. Glasreaktoren werden durch einen sanften Anlauf vor Bruch geschützt. Die Unistat-Technologie überzeugt auch wirtschaftlich mit minimierten Betriebskosten und einem effizienten Energiemanagement. Ein weiterer Pluspunkt ist die erhöhte Lebensdauer der Temperierflüssigkeit. Die hydraulisch dichten Systeme verhindern die Entstehung von Öldämpfen und Oxidation. Unistate verfügen über umfangreiche Sicherheitseinrichtungen und sind deshalb bestens für einen unbeaufsichtigten Dauerbetrieb geeignet. Relevante Betriebszustände werden permanent überwacht und bei Bedarf wird das System abgeschaltet oder Notkreisläufe aktiviert.

Funktionen im Überblick

Hochgenaue und reproduzierbare Temperierergebnisse

Große Temperaturbereiche ohne Flüssigkeitswechsel

Pilot ONE-Regler mit 5.7" Farb-Touchscreen und Menüführung in 13 Sprachen

Adaptive Temperaturregelung, selbstoptimierend

Effiziente Umwälzpumpe

2 x USB (Host, Device), Ethernet und RS232 Schnittstellen

Hocheffiziente Arbeitsweise spart Arbeitszeit und Betriebskosten

Bewährte Funktionalität für Prozessindustrie & Verfahrenstechnik

Serienmäßig mit E-grade "Professional"

Produktimpressionen

Regler

Der Multitouch-Regler Pilot ONE bietet einen brillanten 5,7“ Touchscreen mit Grafikfunktionen und komfortabler Menüführung. Wichtige Informationen und Einstellungen sind dank Favoritenmenü, One-Click-Bedienung und Technikglossar stets schnell und einfach verfügbar. Integrierte USB- und Ethernetanschlüsse ermöglichen Verbindungen zu einem PC oder Netzwerk, z.B. für Fernsteuerung und Datenaufzeichnung.

Mehr erfahren

Regler Unistat T305 Dynamisches Temperiersystem / Prozessthermostat

Temperaturbereich	65...300 °C
Temperaturkonstanz	±0,02 K
Auflösung der Anzeige	0,01 K
Alarmmeldung	optisch, akustisch, Relais
Regler	Pilot ONE
Sicherheitsklasse	III / FL
Schutzart	IP20
Abmessungen (B x T x H)	425 x 250 x 631 mm
Gewicht, netto	39 kg

Heizleistung

6 kW

Förderleistung Druckpumpe max.	45 l/min; 0,9 bar
Pumpenanschluss	M24x1,5 AG male
max. zulässige Viskosität	50 mm²/s
Pumpendrehzahl regelbar	Ja
Pumpeneigenschaften	Druckpumpe, Drehzahl regelbar

Fühleranschluss extern	Pt100
Steuereingang	ECS ONE
Steuerausgang (potentialfreier Kontakt)	POKO ONE
Schnittstelle digital	Ethernet, USB (Host u. Device), RS232

Zulässige Umgebungstemperatur	5...40 °C
Füllvolumen min.	1,45 l
Expansionsvolumen	2,8 l
Netzanschluss	400V 3~N 50/60Hz
Stromaufnahme max.	11 A
Absicherung	3x16A

Weitere technische Angaben sowie Informationen zu Lieferumfang, Zubehör und Peripherie entnehmen Sie bitte dem PDF-Datenblatt. Im Zweifelsfall gelten die Angaben im PDF-Datenblatt. Sofern nicht anders angegeben gelten die Leistungsangaben bei einer Umgebungstemperatur von 20°C.

Bitte beachten Sie die Hinweise zur Aufstellung bzw. zum Platzbedarf unserer Produkte.

In Anlehnung an DIN EN60034-1 gelten folgende Spannungs- und Frequenztoleranzen:
Spannung ±5% bei gleichzeitiger Frequenztoleranz von ±2%

Beispiele zur Veranschaulichung: Nicht zulässig sind beispielsweise -5% Spannung und +2% Frequenz. Zulässig hingegen sind z.B. Toleranzen von -5% Spannung und -2% Frequenz.
