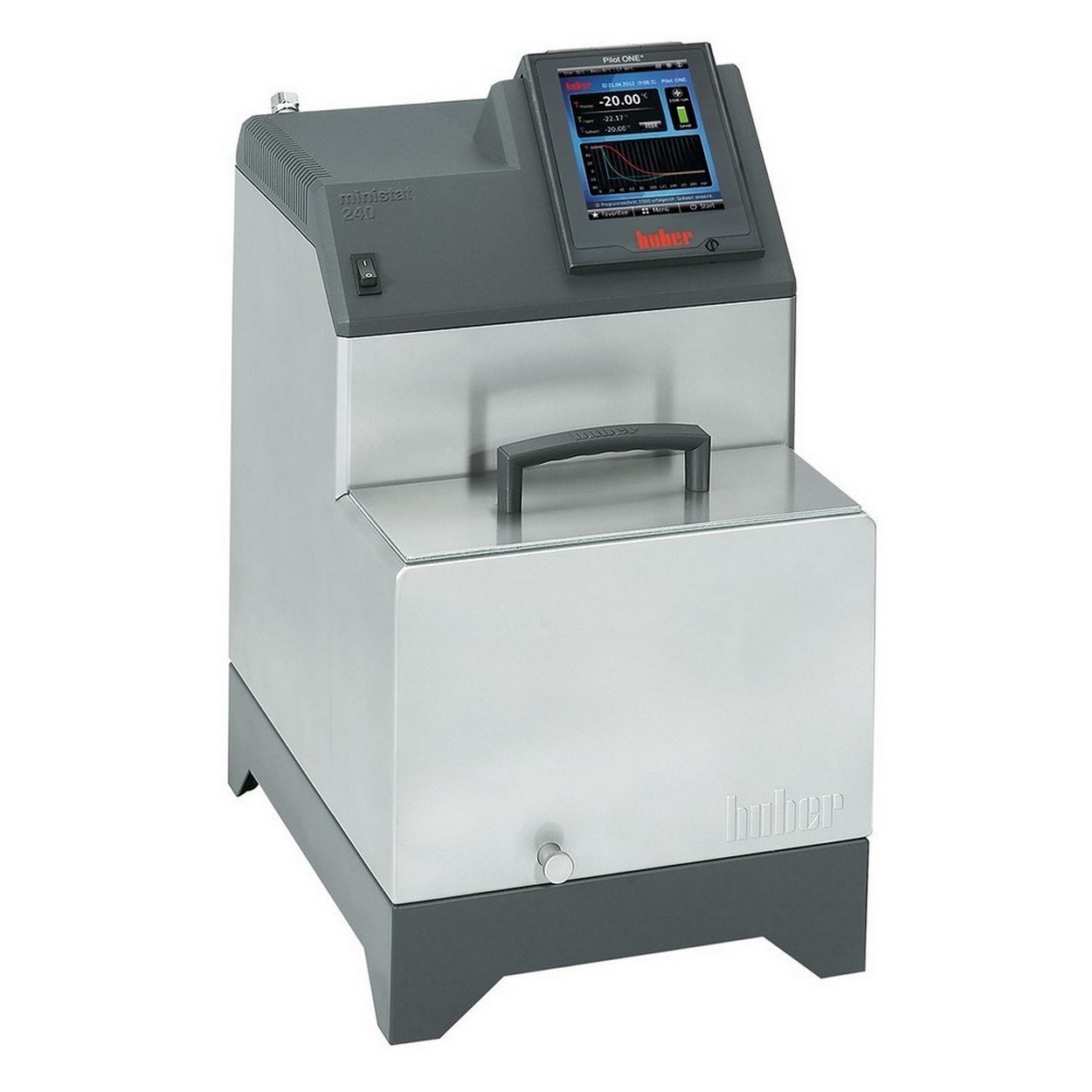

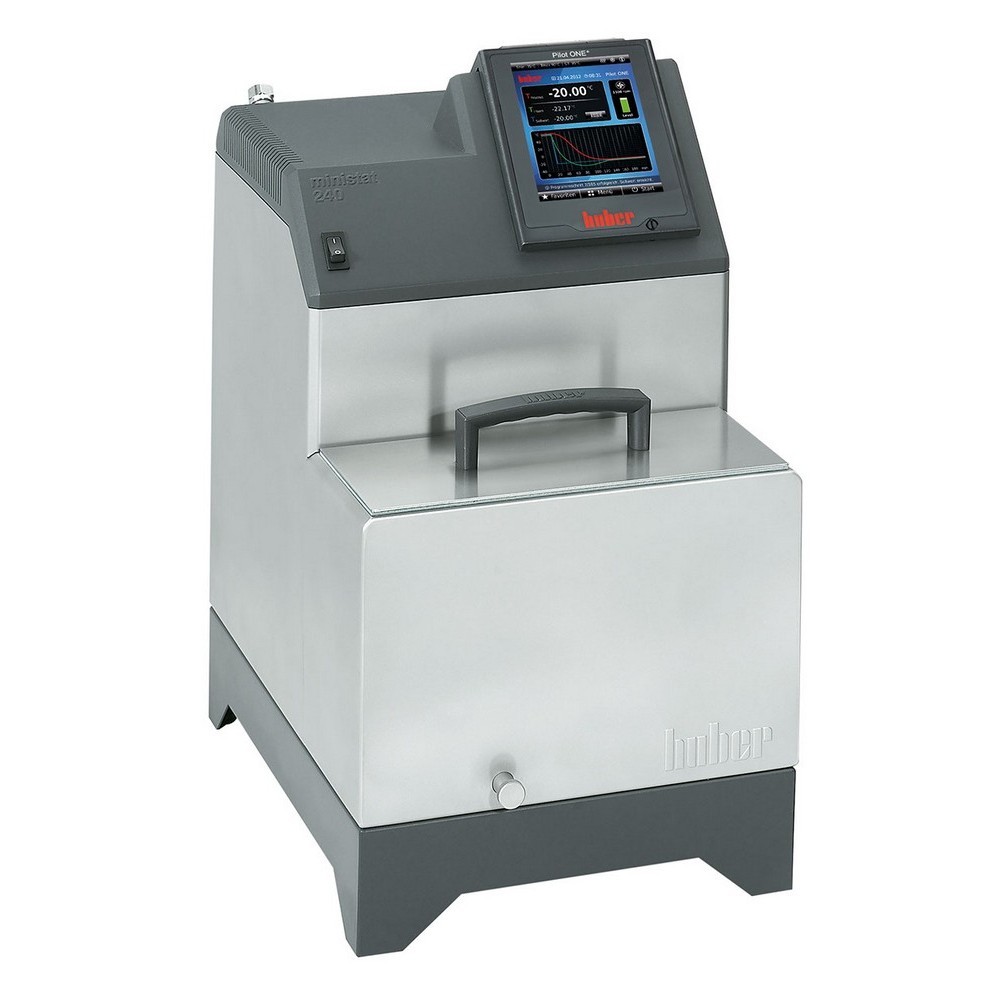

Ministat 240
Termostato de circulação de banho de resfriamento compacto
Características de desempenho
Huber Ministat são os mais pequenos termostatos de resfriamento do mundo. Estes aparelhos são particularmente compactos e permitem um funcionamento em espaços muito reduzidos, por exemplo, em um extrator de laboratório ou dentro de instalações técnicas. Apesar de suas dimensões reduzidas, os aparelhos estão amplamente equipados e oferecem suficiente potência para a termorregulação de fotômetros, refratômetros, viscosímetros, instrumentos de destilação, reatores e sistemas miniplanta. Estes foram principalmente concebidos para aplicações externas – no entanto, a abertura do banho permite também a termorregulação de objetos mais pequenos diretamente no banho termostático. Uma bomba de pressão e de sucção, de velocidade continuamente regulável, assegura a circulação otimizada. Através de um sensor opcional é também possível regular a pressão máxima – desta forma os instrumentos e reatores de vidro são protegidos contra quebra. O restante equipamento também é notável: o aparelho está equipado de série com o controle profissional Pilot ONE, com tela TFT colorida e menu intuitivo e confortável. Através do módulo opcional Com.G@te estão disponíveis conexões analógicas segundo NAMUR. Desta forma é possível uma integração dos modelos Ministat em instalações e sistemas de comando de processos.
Funções num relance
- Controle Pilot ONE com tela tátil colorida de 5.7" e menu intuitivo em 11 idiomas
- Altamente exato, controle de temperatura seguro
- 2 x USB (Host, Device), Ethernet e interfaces RS232
- Ligação para sensor externo Pt100
- Proteção contra superaquecimento e proteção de nível baixo
- Classe de segurança III/FL (DIN 12876)
- Bomba de pressão e de sucção de alta performance
- Início com calendário, hora, data, programador
- Calibragem de 2 pontos para sensor de controle
Impressões de produtos
Controlador
O novo controle Multitouch Pilot ONE vem equipado com uma tela tátil brilhante de 5,7“ com funções gráficas e menu intuitivo. Informações e ajustes importantes estão sempre rapidamente disponíveis graças ao menu dos favoritos, operação "one click" e glossário técnico. Ligações USB e de Ethernet integradas permitem a conexão com um PC ou rede, por exemplo, para o controle remoto e registro de dados.
Saiba mais

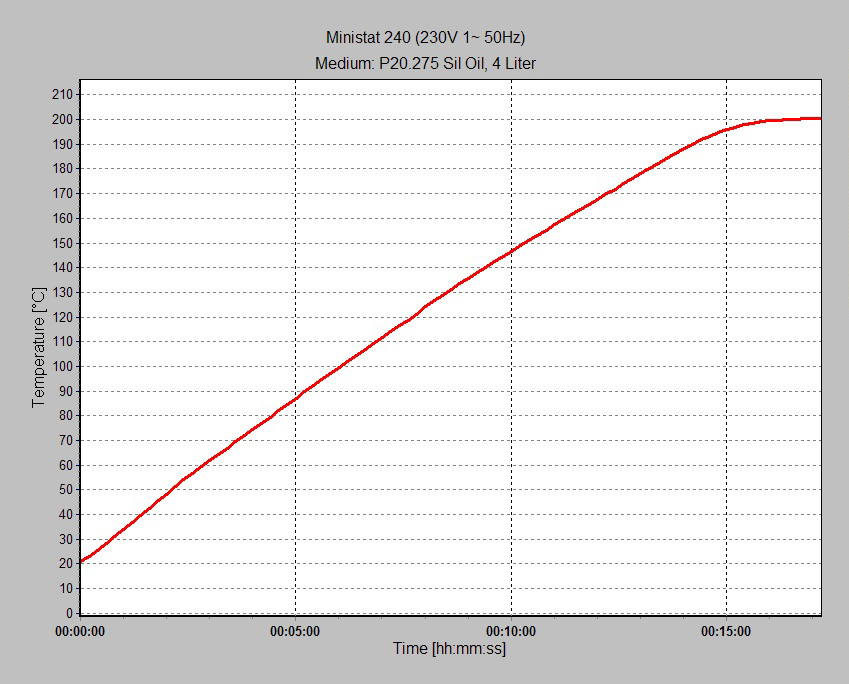

| Capacidade de aquecimento | 1,8 - 2,1 kW | ||||||||||||||

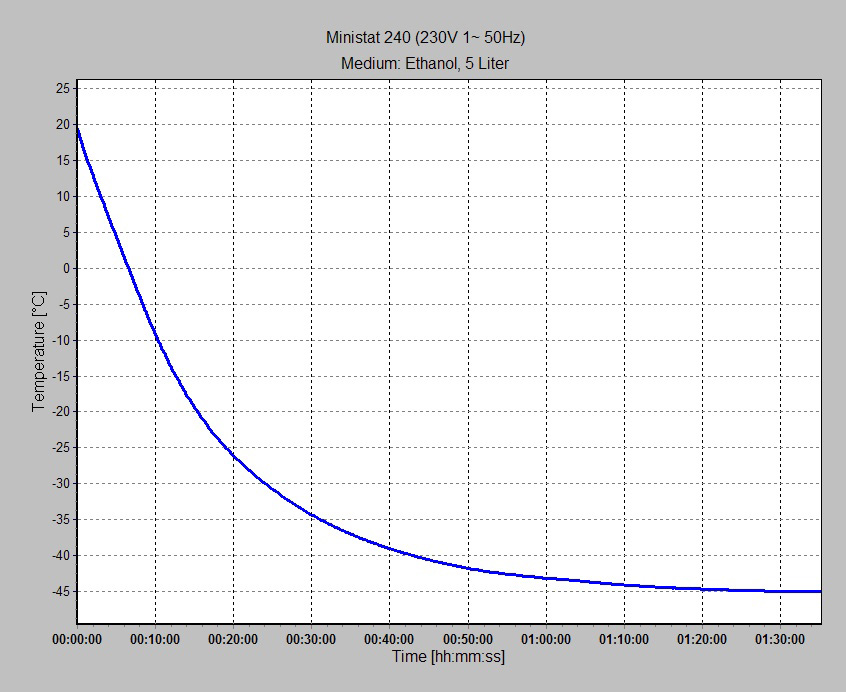

| Capacidade de arrefecimento |
|
||||||||||||||
| Máquina frigorífica | arrefecido a ar, refrigerante natural | ||||||||||||||
| Refrigerante 1ª etapa | R-290 (A3, H220) | ||||||||||||||
| Quantidade de refrigerante 1ª fase | 0,099 kg |
| Bomba de pressão de capacidade de entrega max. | 22 l/min; 0,7 bar |
| Bomba de sucção de capacidade de entrega max. | 16 l/min; 0,4 bar |
| Ligação da bomba | M16x1 AG male |
| Viscosidade máxima admissível | 50 mm²/s |
| Velocidade da bomba ajustável | sim |
| Características da bomba | Pressure and suction pump, variable speed |
| Ligação de sensor externo | Pt100 |
| Interface digital | Ethernet, USB (Host u. Device), RS232 |
| Temperatura ambiente permitida | 5...40 °C |
| Nível de pressão sonora | 59 dB(A) |
| Abertura da casa de banho LxD/BD | 205 x 85 / 157 |
| Volume do banho | 5,5 l |
| Volume de enchimento min. | 3,5 l |
| Ligação à rede | 220-240V 1~/2~ 50/60Hz |
| Consumo de corrente máximo | 12 A |
| Cobertura | 16 A |
Para mais especificações técnicas e informações sobre o âmbito da entrega, acessórios e periféricos, consulte a folha de dados em PDF. Em caso de dúvida, aplicam-se as informações contidas na ficha de dados em PDF. Salvo indicação em contrário, as especificações de desempenho aplicam-se a uma temperatura ambiente de 20°C.
Por favor, tenha em atenção as informações sobre a instalação e as necessidades de espaço dos nossos produtos.
De acordo com DIN EN60034-1, aplicam-se as seguintes tolerâncias de tensão e frequência:
Tensão ±5% com tolerância de frequência simultânea de ±2%.
Exemplos para ilustração: Por exemplo, -5% de tensão e +2% de frequência não são admissíveis. Contudo, tolerâncias de por exemplo -5% de tensão e -2% de frequência são permitidas.
Excepto alterações técnicas e erros. As ilustrações podem diferir do original.
Acessórios
Displacement insert Ministat 240 / 240w
Trolley for Ministat 240/w
Calibration insert Ministat 240
Temperature sensor PT100, closed, Ø 8 mm, 400 mm
Temperature sensor PT100, closed, Ø 6 mm, 200 mm
Temperature sensor PT100, closed, Ø 6 mm, 180 mm
Temperature sensor PT100, open, Ø 8 mm, 170 mm
Drain valve
Ball valve M16x1
Drain valve, universal
Control panel extension cable for Pilot ONE
Extension cable for temperature sensor
Mounting bracket for wall mounting of Pilot ONE
Wall bracket Pilot ONE
Table stand Pilot ONE
Hose, pressureless, FKM-200-NW12
Hose, pressureless, PVC-60-NW12
Hose, pressureless, PVC-60-NW8
Hose, pressureless, NBR NW12
Hose, pressureless, NBR NW8
Hose, pressureless, S-180-NW12
Hose, pressureless, S-180-NW8
Hose, pressureless, FKM NW8
Insulated sleeving / f. tube NW12
Insulated sleeving
Drain hose, pressureless, T-180-NW8
Drain hose, pressureless, T-180-NW12
Hose MT-350-1-M16x1
Hose MT-350-1,5-M16x1
Hose MT-350-2-M16x1
Hose MT-350-3-M16x1
Hose MT-200-1-M16x1
Hose MT-200-1,5-M16x1
Hose MT-200-2-M16x1
Hose MT-200-3-M16x1
Insulated sleeving/price per m D:15
Insulated sleeving internal-Ø 42mm
Heat transfer fluid P20.225/275.50
Heat transfer fluid P20.225/275.50
Heat transfer fluid M20.195/235.20
Heat transfer fluid M20.235.20
Heat transfer fluid M40.165/220.10
Heat transfer fluid M40.165/220.10
Heat transfer fluid M60.115/200.05
Heat transfer fluid M60.115/200.05
Heat transfer fluid M80.055.03
Heat transfer fluid M80.055.03
Heat transfer fluid MEG
Heat transfer fluid MEG
Heat transfer fluid M90.055/170.02
Heat transfer fluid M90.055/170.02
Heat transfer fluid M80.100/250.03
Heat transfer fluid M80.100/250.03
Adapter M16x1 f- R 1/2 f
Adapter M16x1 f - M16x1 f
Adapter M16x1 f - R1/2 m
Adapter M16x1 f - G3/4 f
Adapter M16x1 f - M30x1,5 m
Welding end M16x1
Adapter M16x1 f- M24x1,5 m
90° Adaptor M16x1 female - M16x1 male
Hose connector M16x1, NW 8
Hose connector M16x1, NW 12
Securing nut M16x1
Manually adjustable bypass M16x1 with connection for manometer
Factory calibration certificate – temperature stability to DIN 12876
Factory calibration certificate – absolute accuracy
Testing protocol FAT (Final Acceptance Test
POKO/ECS interface for units with Pilot ONE
Profibus Gateway DP-V1 (external, for Pilot ONE)
Com.G@te internal
Touchpen for Pilot ONE
E-grade OPC-UA
E-grade "Exclusive"
E-grade "Professional"
