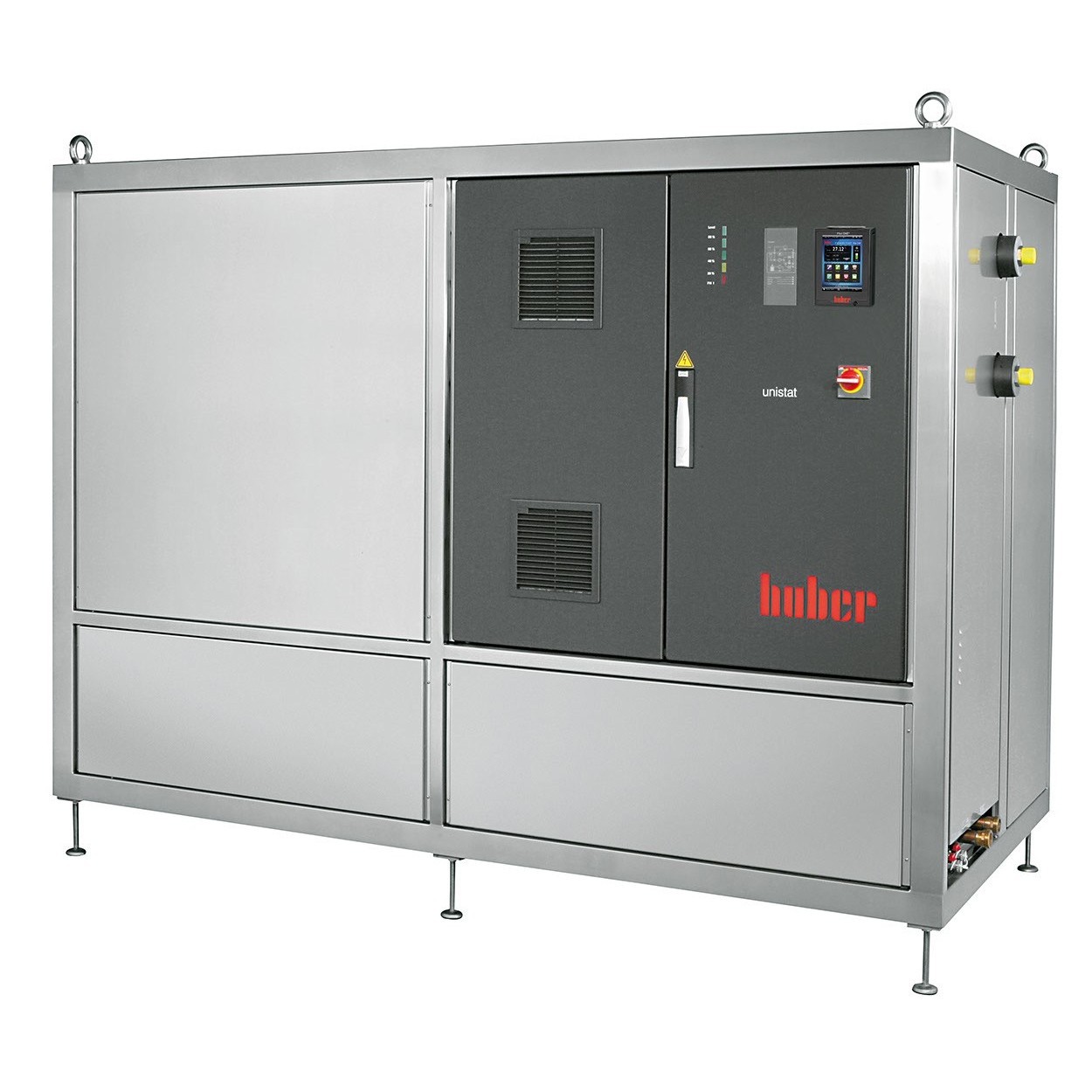

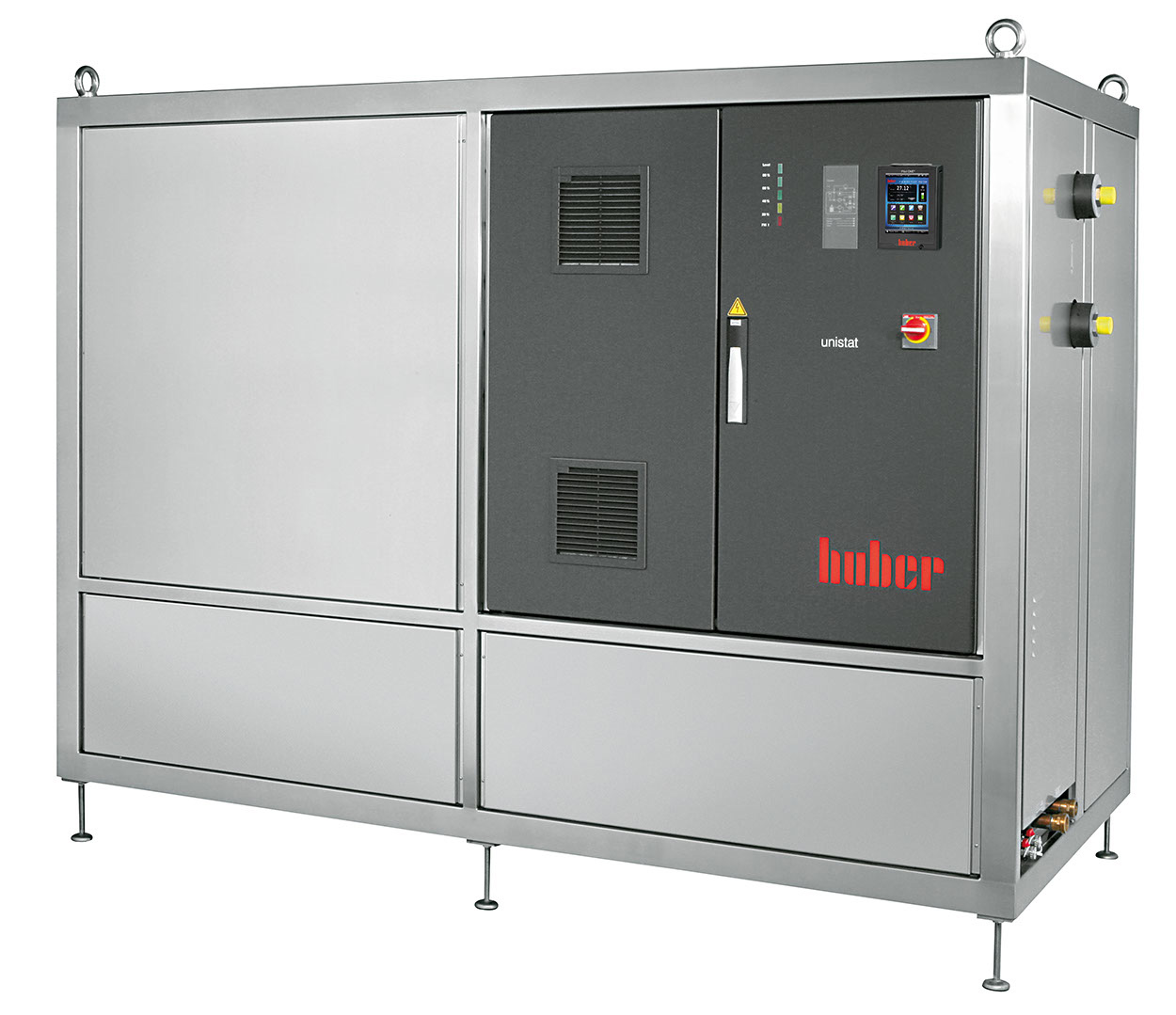

Unistat 680w

Sistema dinâmico de controle térmico / Termostato de circulação

Modelo: Unistat 680w Grupo de equipamentos: 5 N.º enc.: 1067.0003.01 e-Class: 32-09-01-17

Este modelo também está disponível com refrigerante sintético

Funções Dados técnicos Downloads Acessórios Garantia

Características de desempenho

A linha de produtos Unistat convence graças às suas características termodinâmicas singulares e a uma vasta panóplia de funções para os mais elevados requisitos. Os sistemas Unistat garantem resultados de temperatura muito precisos e reproduzíveis, reduzidos períodos de aquecimento e de resfriamento, bem como elevados ranges de temperatura sem morosas trocas de fluidos. Todos os modelos Unistat estão equipados com o moderno controle Pilot ONE, com tela tátil colorida de 5.7“ e menu intuitivo. Os parâmetros importantes são imediatamente identificados e as temperaturas são exibidas graficamente em tempo real.
Para garantir uma excelente transferência térmica, os modelos Unistat estão equipados com a mais moderna tecnologia de bombas. A bomba robusta garante a melhor circulação possível e elevados caudais. Os reatores de vidro são protegidos contra ruptura através de uma iniciação suave. A tecnologia Unistat convence também economicamente com baixos custos operacionais e um eficiente gerenciamento da energia. Outra vantagem é o aumento da vida útil do termofluido. Os sistemas hidraulicamente estanques previnem a formação de vapores de óleo e oxidação. Os modelos Unistat estão equipados com vários equipamentos de segurança, pelo que são ideais para o funcionamento autônomo sem monitoração. Os modos operativos relevantes são continuamente monitorados e, se necessário, o sistema é desligado ou são ativos circuitos de emergência.

Caraterísticas de desempenho Unistat 680w Sistema dinâmico de controle térmico / Termostato de circulação

Funções num relance

Resultados de controle de temperatura muito precisos e reproduzíveis

Curtos períodos de aquecimento e refrigeração

Amplo range de temperatura sem troca de fluido

Controle Pilot ONE com tela tátil colorida de 5.7" e menu intuitivo em 11 idiomas

Controle adaptativo da temperatura, auto-otimizador

Bomba de circulação eficiente

2 x USB (Host, Device), Ethernet e interfaces RS232

Modo de trabalho muito eficiente que reduz os tempos de trabalho e os custos operacionais

Funcionalidade de eficiência comprovada para a indústria e engenharia de processos

Impressões de produtos

Controlador

O controle Multitouch Pilot ONE vem equipado com uma tela tátil brilhante de 5,7“ com funções gráficas e menu intuitivo. Informações e ajustes importantes estão sempre rapidamente disponíveis graças ao menu dos favoritos, operação "one click" e glossário técnico. Ligações USB e de Ethernet integradas permitem a conexão com um PC ou rede, por exemplo, para o controle remoto e registro de dados.

Saiba mais

Controlador Unistat 680w Sistema dinâmico de controle térmico / Termostato de circulação

Gama de temperaturas	-60...200
Constância de temperatura	±0,01
Resolução do visor	0,01
Mensagem de alarme	ótico, acústico, relé
Controlador	Pilot ONE
Classe de segurança	III / FL
Classe de protecção	IP20
Dimensões (L x P x A)	4600 x 2600 x 2250

Capacidade de aquecimento

Capacidade de arrefecimento

200	130
100	130
0	130
-20	80
-40	59
-60	15
°C	kW

Máquina frigorífica

refrigerado a água, refrigerante natural

Refrigerante 1ª etapa

R-1270 (A3, H220)

Bomba de pressão de capacidade de entrega max.	600 ; 4
Ligação da bomba	DN50 PN16 (DIN EN 1092-1)
Viscosidade máxima admissível	50
Velocidade da bomba ajustável	sim
Tipo de bomba	acoplado magneticamente, aço inoxidável
Características da bomba	Pressure pump, variable speed, magnetically coupled

Ligação de sensor externo	Pt100
Entrada de controlo	ECS ONE
Controlo de saída (contacto sem potencial)	POKO ONE
Interface digital	Ethernet, USB (Host u. Device), RS232

Temperatura ambiente permitida	5...40
Volume de enchimento min.	93
Volume de expansão	230
Ligação de água de arrefecimento	DN65 PN16
Pressão diferencial de água de arrefecimento min.	3
Pressão máxima da água de arrefecimento.	6
Ligação à rede	400V 3~ 50Hz

Para mais especificações técnicas e informações sobre o âmbito da entrega, acessórios e periféricos, consulte a folha de dados em PDF. Em caso de dúvida, aplicam-se as informações contidas na ficha de dados em PDF. Salvo indicação em contrário, as especificações de desempenho aplicam-se a uma temperatura ambiente de 20°C.

Por favor, tenha em atenção as informações sobre a instalação e as necessidades de espaço dos nossos produtos.

De acordo com DIN EN60034-1, aplicam-se as seguintes tolerâncias de tensão e frequência:
Tensão ±5% com tolerância de frequência simultânea de ±2%.

Exemplos para ilustração: Por exemplo, -5% de tensão e +2% de frequência não são admissíveis. Contudo, tolerâncias de por exemplo -5% de tensão e -2% de frequência são permitidas.

Excepto alterações técnicas e erros. As ilustrações podem diferir do original.
