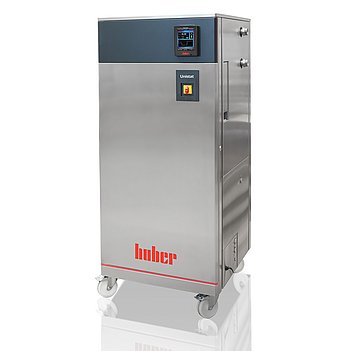

Unistat 530w
Sistema di termoregolazione dinamico / Termostato a circolazione
Caratteristiche delle prestazioni
La nuova generazione Unistat apre un nuovo capitolo nel controllo della temperatura ad alta precisione. Sono state inserite nuove tecnologie per avere una migliore resa nel controllo della temperatura. I termocriostati Unistat, convincono per le eccellenti proprietà termodinamiche e per le loro multeplici funzioni, in grado di soddisfare ogmi tipo di esigenza. Gli Unistat garantiscono risultati di controllo della temperatura altamente precisi e riproducibili, brevi tempi di riscaldamento e raffreddamento e ampi intervalli di temperatura senza inconvenienti nei cambi di fluido. Per un trasferimento ottimale del calore, gli apparecchi sono dotati di una pompa di circolazione all'avanguardia: priva di guarnizioni e con accoppiamento magnetico. Grazie a queste pompe, sono state migliorate le funzionidi sfiato e di degasaggioe garantiscono una messa in funzione rapida e un funzionamento senza problemi.
Il funzionamento avviene sempre con il nostro controller Pilot ONE con display touchscreen a colori da 5,7". I parametri più importanti sono visibili a colpo d'occhio e le curve di temperatura sono visualizzate graficamente in tempo reale. Per un'ampia connettività, il "Com.G@te DIGITAL" con le principali interfacce digitali è incluso come standard. Le interfacce analogiche possono essere installate a posteriori tramite il "Com.G@te PLUS" opzionale.
La tecnologia Unistat convince anche dal punto di vista economico: costi operativi ridotti al minimo, gestione efficiente dell'energia, maggiore durata del fluido di controllo della temperatura, sistema a tenuta idraulica che impedisce la formazione di vapori d'olio e l'ossidazione. Gli Unistat sono dotati di ampie funzioni di sicurezza e sono quindi ideali per il funzionamento continuo senza sorveglianza. Gli stati operativi rilevanti sono monitorati in modo permanente e, se necessario, il sistema viene spento o vengono attivati i circuiti di emergenza. Tutti i circuiti di sicurezza sono progettati in conformità al Performance Level C o superiore (DIN EN ISO 13849-1).
Le funzioni in sintesi
- Risultati di termoregolazione altamente precisi e riproducibili
- Tempi di riscaldamento e raffreddamento estremamente brevi
- Ampi range di temperatura senza cambio del fluido
- Touchscreen a colori da 5,7'' con confortevole guida del menu
- Regolazione della temperatura adattiva e auto-ottimizzante
- Pompa di circolazione potente e senza guarnizioni con accoppiamento magnetico
- Tutti i circuiti di sicurezza sono conformi al livello di prestazione C o superiore (DIN EN ISO 13849-1)
- Migliore velocità di controllo della temperatura grazie alla riduzione del volume di riempimento
Impressioni sul prodotto
Controllore
Il nuovo regolatore Multitouch Pilot ONE offre un brillante touchscreen da 5,7’’ con funzioni grafiche e un semplice menù di navigazione. Grazie al menù preferiti, al servizio One-Click e al glossario tecnico, le informazioni importanti e le impostazioni sono sempre disponibili in modo facile e veloce. I collegamenti USB ed Ethernet integrati permettono la connessione a qualsiasi PC o rete, ad esempio per il comando a distanza e per la registrazione dei dati.
Per saperne di più
| Potenza di riscaldamento | 12 kW | ||||||||||||||||||
| Potenza di raffreddamento |
|
||||||||||||||||||
| Macchina frigorifera | raffreddati ad acqua, privi di CFC e HCFC | ||||||||||||||||||
| Refrigerante 1° stadio | R-452A (A1, H280) | ||||||||||||||||||
| Quantità di refrigerante 1° stadio | 2,9 kg |
| Pressione max. | 196 l/min; 2,5 bar |
| Collegamento alla pompa | M38x1,5 AG male |
| Max. viscosità ammessa | 100 mm²/s |
| Velocità della pompa regolabile | Si |
| Tipo di pompa | accoppiato magneticamente, acciaio inox |
| Caratteristiche della pompa | Pompa a pressione, velocità regolabile, con accoppiamento magnetico |
| Raccordo sensore esterno | Pt100 |
| Ingresso di controllo | ECS ONE |
| Uscita di controllo (contatto a potenziale zero) | POKO ONE |
| Interfaccia digitale | Ethernet, USB (Host u. Device), RS232 |
| Temperatura ambiente ammessa | 5...40 °C |
| Volume min. di riempimento | 8,2 l |
| Volume di espansione | 19,9 l |
| Collegamento all'acqua di raffreddamento | G3/4 male |
| Consumo di acqua di raffreddamento con acqua a 15°C, flusso a 0°C | 942 l/h |
| Pressione differenziale dell'acqua di raffreddamento min. | 1 bar |
| Pressione dell'acqua di raffreddamento max. | 6 bar |
| Allacciamento alla rete | 400V 3~ 50Hz |
| Corrente max. assorbita | 31,5 A |
| Protezione | 3x32 A |
Per ulteriori specifiche tecniche e informazioni sulla fornitura, sugli accessori e sulle periferiche, consultare la scheda tecnica in formato PDF. In caso di dubbio, valgono le informazioni contenute nella scheda tecnica PDF. Se non diversamente indicato, le specifiche di prestazione si riferiscono a una temperatura ambiente di 20°C.
Si prega di notare le informazioni sui requisiti di installazione e di spazio dei nostri prodotti.
In conformità alla norma DIN EN60034-1, si applicano le seguenti tolleranze di tensione e frequenza:
Tensione ±5% con contemporanea tolleranza di frequenza ±2%.
Esempi a titolo illustrativo: ad esempio, una tensione del -5% e una frequenza del +2% non sono ammesse. Tuttavia, sono ammesse tolleranze, ad esempio, di -5% di tensione e -2% di frequenza.
Salvo modifiche tecniche ed errori. Le illustrazioni possono differire dall'originale.
Accessori
Temperature sensor PT100, closed, Ø 8 mm, 400 mm
Temperature sensor PT100, closed, Ø 6 mm, 200 mm
Temperature sensor PT100, closed, Ø 6 mm, 180 mm
Temperature sensor PT100, open, Ø 8 mm, 170 mm
Temperature sensor PT100, M38x1.5, for fluid outlet or return
Ball valve, M38x1,5
Ball valve, M38x1,5
Control panel extension cable for Pilot ONE
Control cable Unipump/ Unistat (3m)
Extension cable for temperature sensor
Mounting bracket for wall mounting of Pilot ONE
Wall bracket Pilot ONE
Table stand Pilot ONE
Hose MT-350-1-M38x1,5
Hose MT-350-1,5-M38x1,5
Hose MT-350-2-M38x1,5
Hose MT-350-3-M38x1,5
Hose K-260-1-M38x1,5
Hose K-260-1,5-M38x1,5
Hose K-260-2-M38x1,5
Hose K-260-3-M38x1,5
Hose for cooling water PZ-90-1-3/4"
Hose for cooling water PZ-90-1,5-3/4"
Hose for cooling water PZ-90-2-3/4"
Heat transfer fluid M40.165/220.10
Heat transfer fluid M40.165/220.10
Heat transfer fluid M60.115/200.05
Heat transfer fluid M60.115/200.05
Heat transfer fluid M80.055.03
Heat transfer fluid M80.055.03
Heat transfer fluid MEG
Heat transfer fluid MEG
Heat transfer fluid M90.055/170.02
Heat transfer fluid M90.055/170.02
Heat transfer fluid M80.100/250.03
Heat transfer fluid M80.100/250.03
Heat transfer fluid DW-Therm M90.200.02
Connection for pressure relief device
Adapter M38x1,5 f - 1NPT m
Adapter M38x1,5 f - M30x1,5 m
Adapter M38x1,5 f - R3/4 m
Welding end M38x1,5
Adapter M30x1,5 f- M38x1,5 m
Calibration bend M38x1,5
2-way Header, M38x1,5
3-way Header, M38x1,5
4-way Header, M38x1,5
2-way Header with ball valves, M38x1,5
3-way Header with ball valves, M38x1,5
4-way Header with ball valves, M38x1,5
Securing nut M38x1,5
Securing nut M30x1,5
Float switch in sight glass Unistat
Hose connections 3/4" female to 1/2"
External pressure sensor M38x1,5
VPC Bypass M38x1,5
Manually adjustable bypass M38x1,5 with connection for manometer
Flow rate measuring device M38x1,5
Factory calibration certificate – temperature stability to DIN 12876
Factory calibration certificate – absolute accuracy
Testing protocol FAT (Final Acceptance Test
POKO/ECS interface for units with Pilot ONE
Profibus Gateway DP-V1 (external, for Pilot ONE)
Touchpen for Pilot ONE
E-grade Explore
E-grade OPC-UA
