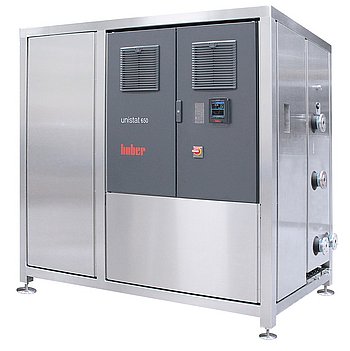

Unistat P650w
Динамичная система температурного контроля / циркуляционный термостат
Эта модель также доступна с естественным хладагентом
Характеристики
Термостаты Unistat отличаются уникальными термодинамическими характеристиками и непревзойденным объемом функциональности. Технология Unistat гарантирует максимально высокую скорость нагрева и охлаждения, а также широчайший диапазон рабочих температур без смены теплоносителя. Термостаты Unistat оснащены инновационным блоком управления Pilot ONE c цветным сенсорным дисплеем 5.7" и удобным меню. Важнейшие параметры процесса отражаются на дисплее, изменения температуры представлены в графическом режиме в реальном времени. Для обеспечения оптимальной передачи тепла термостаты Unistat оснащены современными мощными насосами. Насосы с регулируемым давлением обеспечивают оптимальную циркуляцию и снижают потребление воды. Функция плавного старта позволяет защитить стеклянные реакторы от повреждений. Технология Unistat позволяет существенно сократить эксплуатационные расходы, благодаря эффективной системе энергосбережения, и значительно увеличить срок службы теплоносителей. Благодаря тому, что термостаты Unistat представляют собой гидравлически закрытую систему, удалось избежать образования ядовитых паров и окисления теплоносителя. Термостаты Unistat имеют несколько систем защиты и поэтому они лучше всего подходят для непрерывной эксплуатации без контроля со стороны персонала. Важнейшие параметры работы находятся под постоянным контролем систем защиты, при необходимости термостат автоматически отключается и/или активируется аварийная сигнализация.
Обзор функций
- Сверхточный температурный контроль и воспроизводимость результатов
- Минимальное время нагрева и охлаждения
- Большой диапазон рабочей температуры без смены теплоносителя
- 5.7" сенсорный экран с удобным меню
- Самооптимизирующийся адаптивный температурный контроль
- Мощный регулируемый циркуляционный насос
- Высокая эффективность, экономия рабочего времени, сокращение эксплуатационных расходов
- Проверенная функциональность в химических и технологических процессах
Информация о продукте
Блок управления
Мультисенсорный контроллер Pilot ONE предлагает великолепный 5,7-дюймовый сенсорный экран с графическими функциями и удобной навигацией по меню. Важнейшие параметры контроля и значения температуры отчетливо отображаются на дисплее. Благодаря меню “Избранное”, управлению одним касанием и словарю технических терминов эксплуатация термостата становится такой же простой и доступной, как использование смартфона. Встроенные USB- и Ethernet-выходы делают возможным подключение термостата к ПК или внутренним сетям с целью осуществления дистанционного управления и регистрации полученных данных.
Узнать больше
| Мощность нагрева | 48 kW | ||||||||||||||
| Kälteleistung |
|
||||||||||||||
| Система охлаждения | водяное охлаждение, без CFC- и HCFC-фреонов | ||||||||||||||
| Хладагент 1-й ступени | R-507 (A1, H280) | ||||||||||||||
| Объём хладагента 1-й ступени | 26,5 kg |
| Производительность нагнетательного насоса макс. | 343 л/мин; 5,5 бар |
| Подключение насоса | flange DN32 PN10/40 EN1092-1 |
| Максимально допустимая вязкость | 50 мм²/с |
| Регулируемая скорость насоса | Да |
| Характеристики насоса | Pressure pump, variable speed, magnetically coupled |
| Тип насоса | magnetically coupled, stainless steel |
| Подключение внешнего датчика | Pt100 |
| Контрольный сигнал / Вход | ECS ONE |
| Контрольный сигнал / Выход (плавающий контакт) | POKO ONE |
| Цифровой интерфейс | Ethernet, USB (Host u. Device), RS232 |
| Допустимая температура окружающей среды | 5...40 °C |
| Объем заполнения мин. | 28 l |
| Объем расширения | 28 l |
| Подключение охлаждающей воды | flange DN32 PN10/40 EN1092-1 |
| Расход охлаждающей воды при температуре воды +15°C и температуре потока 0°C | 5000 л/час |
| Перепад давления охлаждающей воды мин. | 3 бар |
| Давление охлаждающей воды макс. | 6 бар |
| Подключение к сети | 400V 3~ 50Hz |
| Энергопотребление макс. | 100 A |
| Защита | 3x125A |
Более подробную техническую информацию и сведения о комплекте поставки, аксессуарах и периферийных устройствах см. в листе данных в формате PDF. В случае сомнений применяются характеристики, приведенные в спецификации в формате PDF. Если не указано иное, технические характеристики действительны при температуре окружающей среды 20°C.
Обратите внимание на информацию об установке и требованиях к пространству для наших изделий.
В соответствии с DIN EN60034-1 действуют следующие допуски на напряжение и частоту:
Напряжение ±5% с одновременным допуском на частоту ±2%
Примеры, иллюстрирующие это: например, напряжение -5% и частота +2% не допускаются. Однако допуски, например, на напряжение -5 % и частоту -2 %, допустимы.
Технические изменения и ошибки исключены. Иллюстрации могут отличаться от оригинала.
Аксессуары
External calibration bath Unical 700
Temperature sensor Pt100, closed, Ø 8 mm, 400 mm
Temperature sensor Pt100, closed, Ø 6 mm, 200 mm
Temperature sensor Pt100, closed, Ø 6 mm, 180 mm
Temperature sensor Pt100, open, Ø 8 mm, 170 mm
Temperature sensor Pt100, M30x1,5, for fluid outlet or return
Temperature sensor Pt100, M30x1,5, for fluid outlet or return, double
Ball valve M30x1,5
Connection cable for Pilot ONE
Control cable Unipump/Unistat (3m)
Extension cable for temperature sensor
Mounting bracket for wall mounting of Pilot ONE
Wall bracket Pilot ONE
Table stand Pilot ONE
Hose MT-350-1,5-M30x1,5
Hose MT-350-1-M30x1,5
Hose MT-350-2-M30x1,5
Hose MT-350-3-M30x1,5
Hose MT-350-0,5-M30x1,5
Hose K-260-1-M30x1,5
Hose K-260-1,5-M30x1,5
Hose K-260-2-M30x1,5
Hose K-260-3-M30x1,5
Bath cover PTFE Unical 700, CAL 1-4, Unical 1
Bath cover PE Unical 700, CAL 1-4, Unical 1
Heat transfer fluid M80.055.03
Heat transfer fluid M80.055.03
Heat transfer fluid M90.055/170.02
Heat transfer fluid M90.055/170.02
Heat transfer fluid M80.100/250.03
Heat transfer fluid M80.100/250.03
Heat transfer fluid DW-Therm M90.200.02
Connection for pressure relief device
Adapter M30x1,5 f - G1/2 m
Adapter M30x1,5 f - G1/2 f
Adapter M30x1,5 f - G3/8 m
Adapter M30x1,5 f - G3/4 f
Adapter M30x1,5 f - R1 f
Welding end adapter to M30x1,5 female
Adapter M30x1,5 f - 3/4NPT m
Adapter M30x1,5 f- M38x1,5 m
Adapter M24x1,5 m - M30x1,5 f
90° Adapter M30x1,5 f - M30x1,5 m
90° Adapter M30x1,5 female - R1/2 male
Calibration bend M30x1,5 with sensor pocket
Securing nut M30x1,5
Quick-disconnect adapter M30x1,5
Quick-disconnect coupler M30x1,5
External pressure sensor M30x1,5
Manually adjustable bypass M30x1,5 with connection for manometer
Factory calibration certificate - Temperature stability to DIN 12876
Factory calibration certificate - Absolute accuracy
Testing protocol FAT (Factory Acceptance Test)
Profibus Gateway DP-V1 (external, for Pilot ONE)
Touch pen for Pilot ONE
E-grade Explore
E-grade OPC-UA
