HTS 6

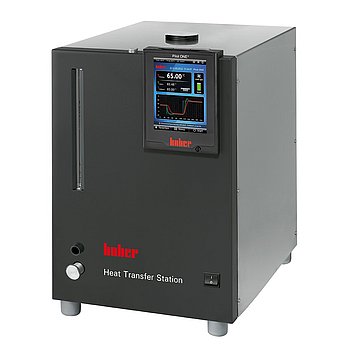

Heat Transfer Station (HTS)

Modèle: HTS 6 Groupe d'appareils: 3 Réf.: 3011.0002.01 e-Class: 32-09-01-18

Fonctions Données techniques Downloads Garantie

Caractéristiques de performance

Système d‘échangeur thermique HTS avec pompe de circulation pour branchement primaire à une source d‘eau de refroidissement existante. Ces refroidisseurs à circulation compactsoffrent un circuit de réfrigération à pression et courant stables, ainsi qu‘une température de travail précisément ajustable. La puissance de réfrigération est générée grâce à un échangeur thermique à plaque par l‘eau de refroidissement connectée. Puisqu‘il n‘y a pas de machine à réfrigérer active, l‘installation est silencieuse et sobre en énergie. Elle représente une alternative bon marché aux refroidisseurs à circula-tion traditionnels. Les échangeurs thermiques HTS sont adaptés à la thermorégulation précise d‘applications externes telles que éléments Peltier, bioréacteurs, etc.

Aperçu des fonctions

Pompe de circulation puissante

Régulateur Pilot ONE®

stabilité de température ±0,1 K

connection de sonde externe Pt100

Faible consommation d‘eau de refroidissement

Protection de l‘application par séparation des circuits de refroidissement

Élément chauffant et protection surchauffe en option

Impressions sur le produit

Régulateur

Le nouveau régulateur multitouches Pilote One offre un écran tactile brillant 5,7“ avec des fonctions graphiques et un guidage par menu confortable. Les informations et les paramètres importants sont toujours disponibles rapidement et simplement grâce au menu favoris, une commande monoclic et un glossaire techniques.

Température de travail	3...95 °C
Constance de la température	±0,1 K
Message d'alerte	optique, acoustique, relais
Régulateur	Pilot ONE
Classe de sécurité	I / NFL
Type de protection	IP20
Dimensions (L x P x H)	400 x 491 x 529 mm
Poids net	34 kg

Puissance de refoulement max.	25 l/min; 2,5 bar
Raccordement de pompe	G3/4 AG male
Viscosité max. autorisée	50 mm²/s
Vitesse de la pompe réglable	non
Type de pompe	B
Caractéristiques de la pompe	Pompe à pression, vitesse non réglable

Raccord de sonde externe	Pt100
Entrée de commande	ECS ONE
Sortie de commande (contact libre de potentiel)	POKO ONE
Interface numérique	Ethernet, USB (Host u. Device), RS232

Température ambiante autorisée	5...40 °C
Niveau sonore	54 dB(A)
Volume de remplissage min.	5 l
Niveau de remplissage du vase d'expansion	3 l
Raccordement pour l'eau de refroidissement	filetage G1/2 mâle
Pression différentielle de l'eau de refroidissement min.	2 bar
Pression de l'eau de refroidissement max.	6 bar
Raccordement au réseau	200-240V 1~/2~ 50/60Hz
Courant absorbé max.	2 A

Vous trouverez de plus amples données techniques et informations sur l'étendue de livraison, les accessoires et la périphérie dans la fiche technique PDF. En cas de doute, ce sont les informations qui y sont citées qui s'appliquent. Dans la mesure où aucune autre indication n'est fournie, les indications de puissance s'appliquent à une température ambiante de 20°C.

Veuillez tenir compte des consignes pour la mise en place, resp. concernant les besoins en place de nos produits.

En référence à la norme EN60034-1, ce sont les tolérances de tension et de fréquence suivantes qui s'appliquent : Tension+ / - 5% avec une tolérance de fréquence simultanée de + / - 2%

Exemples comme illustration : Ne sont par exemple pas autorisés -5% de tension et +2% de fréquence. Sont par contre autorisées par ex. des tolérances de -5% de tension et -2% de fréquence.

Sous réserve de modifications techniques et d'erreurs. Les illustrations peuvent diverger de l'original.
