CC-410

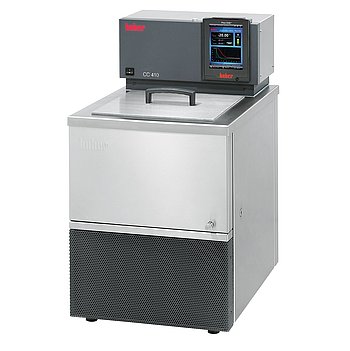

Termostato de baño y de circulación de enfriamiento

Modelo: CC-410 Grupo: 2 Nº de pedido: 2019.0004.01 Clase E: 32-09-01-17

Funciones Datos técnicos Descargas Garantía 3-2-2

Características de rendimiento

Estos termostatos son apropiados para la termorregulación de aplicaciones conectadas externamente y para el control de temperatura de objetos directamente en el baño del termostato. Aplicaciones típicas son los dispositivos consumidores cerrados y externos, como fotómetros, refractómetros, viscosímetros, recipientes de reacción de doble pared, autoclaves. Dependiendo del modelo, los aparatos pueden ser empleados en instalaciones de miniplanta, kilo-laboratorios, para determinación del punto de congelación, para calibrado de baja temperatura, para ensayos de petróleo, para termorregulación de aparatos de medición y de experimentación, así como para ensayos de materiales, controles de calidad y mucho más. El equipo satisface las exigencias elevadas – de ello se encargan las funciones profesionales del controlador Pilot ONE con pantalla a color, programador, conexión del sensor externo Pt100, calibrado, función de calendario/hora, arranque automático, interfaz RS232, así como las amplias funciones de seguridad y de alerta. Una ventaja adicional es la actualización electrónica para la ampliación de funciones mediante un código de activación. Con ello se activan funciones adicionales, como programador, control en cascada TAC, rampas de temperatura, menús de usuario, inicio de calendario, pantalla gráfica y regulación de proceso. La carcasa es de acero inoxidable de gran valor y posee una placa de cubierta atemperada para evitar la formación de condensación y hielo. La cubeta tiene un volumen de 5 litros y puede ser vaciada por el manguito de salida frontal.

Resumen de funciones

Controlador Pilot ONE con tecnología Plug & Play

Regulación de temperatura de alta precisión y confiable

Pantalla a color de 5.7" con función de gráficos

Fácil guía de menú disponible en 6 idiomas

Protección contra sobretemperatura y contra bajo nivel

Clase de seguridad III/FL (DIN 12876)

Bomba de presión/aspiración de alto rendimiento

Inicio de calendario, hora, fecha, programador

Calibración de 2 puntos para el sensor

Interfaz RS232 y conexión Pt100

Impresiones sobre el producto

Controlador

El nuevo controlador multifunción Pilot ONE ofrece un monitor táctil excepcional de 5,7 pulgadas con funciones gráficas y guía de menú. Todos los parámetros de funcionamiento y valores de temperatura importantes se muestran claramente en la pantalla táctil. Gracias al nuevo menú de favoritos, al manejo de un clic y al glosario técnico integrado, la operación es muy fácil, como en un teléfono inteligente. Los puertos USB y Ethernet integrados permiten la conexión a un PC o una red, por ejemplo, para control remoto o transmisión de datos.

saber más

Temperatura	-45...200 °C
Constancia de la temperatura	±0,02 K
Controlador	Pilot ONE
Clase de seguridad	III / FL
Clase de protección	IP20
Dimensiones (An x Pr x Al)	420 x 565 x 719 mm
Peso neto	69 kg

Potencia calorífica

2,7 - 3 kW

Potencia de refrigeración

100	0,8
20	0,8
0	0,8
-20	0,5
-40	0,1
°C	kW

Máquina frigorífica

refrigerada por aire, libre de CFC y H-CFC

Refrigerante 1ª etapa

R-452A (A1, H280)

Cantidad de refrigerante 1ª etapa

0,45 kg

Capacidad de suministro de la bomba de presión máx.	25 l/min; 0,7 bar
Capacidad de aspiración de la bomba máx.	18,5 l/min; 0,4 bar
Conexión de la bomba	M16x1 AG male
Viscosidad máxima admisible	50 mm²/s
Velocidad de la bomba ajustable	Sí
Características de la bomba	Bomba de presión y aspiración, velocidad regulable

Conexión del sensor externo	Pt100
Interfaz digital	Ethernet, USB (Host u. Device), RS232

Temperatura ambiente admisible	5...40 °C
Abertura del cuarto de baño AxP/BD	280 x 280 / 200
Volumen del baño	22 l
Volumen de llenado mín.	17 l
Conexión a la red	220-240V 1~/2~ 50/60Hz
Consumo de corriente máx.	16 A
Protección	20 A

Para más especificaciones técnicas e información sobre el volumen de suministro, accesorios y periféricos, consulte la hoja de datos en PDF. En caso de duda, se aplica la información de la ficha técnica en PDF. Salvo que se indique lo contrario, las especificaciones de rendimiento se aplican a una temperatura ambiente de 20 °C.

Tenga en cuenta la información sobre los requisitos de instalación y espacio de nuestros productos.

De acuerdo con la norma DIN EN60034-1, se aplican las siguientes tolerancias de tensión y frecuencia:
Tensión ±5% con tolerancia de frecuencia simultánea de ±2%.

Ejemplos ilustrativos: Por ejemplo, -5% de tensión y +2% de frecuencia no son admisibles. No obstante, se admiten tolerancias de, por ejemplo, -5% de tensión y -2% de frecuencia.

Salvo cambios y errores técnicos. Las ilustraciones pueden diferir del original.
