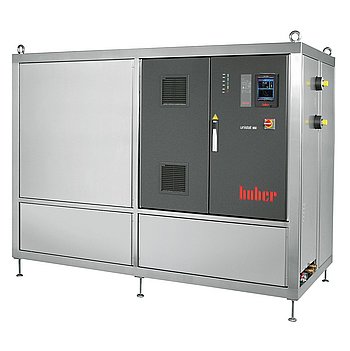

Unistat 950w

Unistat 950w

动态温度控制系统 / 循环恒温器

型号: Unistat 950w 产品组: 5 订货号: 1065.0008.01 E-class: 32-09-01-17
现在请求 该型号还可提供合成制冷剂

性能特点

Unistat 系列具有独特的热力学特性和多种功能,可满足应用最高要求。Unistat 技术确保精确、可重复的温度控制结果,加热和制冷时间短,温度范围广,无需更换液体。所有 Unistats 产品都配有创新的 Pilot ONE 控制器,带有 5.7" 彩色触摸屏,菜单导航简单便捷。所有重要参数一目了然,温度曲线以图形方式实时显示。
Unistats 配备了最先进的泵技术,可实现最佳热传递。泵通过自我调节,确保最佳的循环和流量,泵的软启动功能还可保护易碎的玻璃反应釜免受损坏。Unistat 技术经济实用,降低了运行成本,实现了高效的能源管理。液压密封系统可防止油蒸汽的形成和氧化,从而大大延长导热液体的使用寿命,进一步节约资源。Unistats 具有广泛的安全功能,因此适合在无人值守的情况下连续运行。系统会持续监控相关的运行条件,必要时会关闭系统或通过过程安全功能启动紧急制冷回路。

功能一目了然

  • 精确和可重复性的温度控制结果
  • 加热、制冷所需时间短
  • 温度范围宽,无需更换导热油
  • 5.7 寸触摸屏显示,带有简洁的导航菜单
  • 自适应温度控制, 自优化
  • 强有力的循环泵,流速可调
  • 高效的操作方法节省工作时间和使用成本
  • 经过测试的功能性,适用于过程工业和 & 工艺过程工程

产品图片

控制器

Pilot ONE 多點觸控式控制器提供亮眼的 5.7 吋觸控螢幕,具備圖形功能及便利的選單導覽功能。所有重要的运行参数和温度值都整齐地显示在触摸屏上。新的收藏夹菜单,一键式操作和技术术语使用户操作非常方便,就像使用智能手机一样。集成USB和以太网端口,可与计算机和网络连接,例如:用于远程控制和数据传输。

了解更多

温度范围 -90...200 °C
温度恒定 ±0,01 K
显示分辨率 0,01 K
报警提示 光学、声学、继电器
控制器 Pilot ONE
安全等级 III / FL
保护等级 IP20
尺寸(宽x深x高) 2630 x 1700 x 1995 mm

加热功率 36 kW
制冷功率
200 36
100 36
20 36
0 36
-20 36
-40 36
-60 25
-80 10

°C

kW

制冷形式 水冷,天然制冷剂
制冷剂第一级 R-1270 (A3, H220)
制冷剂第二级 R-170 (A3, H280)

最大输送泵压 240 l/min; 4 bar
泵接口 法兰 DN40 PN10/40 EN1092-1
最大允许粘度 100 mm²/s
泵速可调
泵的类型 磁耦合,不锈钢
泵特性 Pressure pump, variable speed, magnetically coupled

外部传感器接口 Pt100
控制输入 ECS ONE
控制输出(无电势触点) POKO ONE
数字接口 Ethernet, USB (Host u. Device), RS232

可允许环境温度 5...40 °C
最小填充体积 30 l
膨胀槽容量 90 l
冷却水连接 G1 1/4 外螺纹
冷却水压差最小。 3 bar
冷却水的最大压力。 6 bar
电源 400V 3~ 50Hz

关于进一步的技术规格和交付范围、附件和外围设备的信息,请参考PDF数据表。 如有疑问,以PDF数据表中的信息为准。除非另有说明,性能规格适用于环境温度为20°C的情况下。

请注意关于我们产品的安装和空间要求的信息。

根据DIN EN60034-1标准,以下电压和频率公差适用:
电压±5%,同时频率公差为±2%。

举例说明:例如-5%的电压和+2%的频率是不允许的。然而,例如-5%的电压和-2%的频率的公差是可以允许的。

技术修改和错误除外。插图可能与原文不同。

配件

External calibration bath Unical 700

Temperature sensor Pt100, closed, Ø 8 mm, 400 mm

Temperature sensor Pt100, closed, Ø 6 mm, 200 mm

Temperature sensor Pt100, closed, Ø 6 mm, 180 mm

Temperature sensor Pt100, open, Ø 8 mm, 170 mm

Temperature sensor Pt100, M38x1,5, for fluid outlet or return

Ball valve M38x1,5

Connection cable for Pilot ONE

Control cable Unipump/Unistat (3m)

Extension cable for temperature sensor

Mounting bracket for wall mounting of Pilot ONE

Wall bracket Pilot ONE

Table stand Pilot ONE

Hose MT-350-1-M38x1,5

Hose MT-350-1,5-M38x1,5

Hose MT-350-2-M38x1,5

Hose MT-350-3-M38x1,5

Hose K-260-1-M38x1,5

Hose K-260-1,5-M38x1,5

Hose K-260-2-M38x1,5

Hose K-260-3-M38x1,5

Hose for cooling water G1 1/4 - 100 cm

Hose for cooling water PZ-90-1,5-G1 1/4

Hose for cooling water PZ-90-2-G1 1/4

Bath cover PTFE Unical 700, CAL 1-4, Unical 1

Bath cover PE Unical 700, CAL 1-4, Unical 1

Heat transfer fluid M80.055.03

Heat transfer fluid M80.055.03

Heat transfer fluid M90.055/170.02

Heat transfer fluid M90.055/170.02

Heat transfer fluid M80.100/250.03

Heat transfer fluid M80.100/250.03

Heat transfer fluid DW-Therm M90.200.02

Connection for pressure relief device

Adapter M38x1,5 f - 1NPT m

Adapter M38x1,5 f - M30x1,5 m

Adapter M38x1,5 f - R3/4 m

Welding end adapter to M38x1,5 female

90° Adapter M38x1,5f - M38x1,5m

Securing nut M38x1,5

Quick-disconnect adapter M30x1,5

Quick-disconnect coupler M30x1,5

External pressure sensor M38x1,5

VPC Bypass M38x1,5

Manually adjustable bypass M38x1,5 with connection for manometer

Factory calibration certificate - Temperature stability to DIN 12876

Factory calibration certificate - Absolute accuracy

Testing protocol FAT (Factory Acceptance Test)

Profibus Gateway DP-V1 (external, for Pilot ONE)

Touch pen for Pilot ONE

E-grade Explore

E-grade OPC-UA
